Introduzzjoni ta 'iżolatur elastomeriku taħt EN15129

EN 15129: 2018 huwa l-istandard Ewropew li jirregolaApparat anti-sismiku, l-iffissar ta 'rekwiżiti tekniċi u protokolli ta' ttestjar biex tiżgura s-sigurtà sismika fil-bini u l-infrastruttura ċivili. Għal professjonisti barra mill-Ewropa, dan l-istandard jista 'ma jkunx familjari, iżda għandu influwenza sinifikanti fil-qasam ta'Inġinerija Sismika- Speċjalment għal proġetti li jinvolvu kollaborazzjoni ma 'kontropartijiet Ewropej jew kostruzzjoni fit-territorji Ewropej. Kapitolu 8.2 ta 'EN 15129 speċifikament indirizziiżolaturi elastomeriċi, wieħed mit-tipi l-aktar użati ta 'Apparat ta 'iżolament sismikuglobalment.

Din l-introduzzjoni tipprovdi ħarsa ġenerali komprensiva tal-Kapitolu 8.2, ir-rekwiżiti tiegħu, is-sinifikat tiegħu, u kif tqabbel mal-prattiki internazzjonali. Dan huwa speċjalment utli għall-inġiniera, il-maniġers tal-proġett, u l-evalwaturi tekniċi li jaħdmu jew jitgħallmu dwar metodoloġiji tad-disinn sismiku Ewropew.

Jien, x'inhumaIżolaturi elastomeriċi?

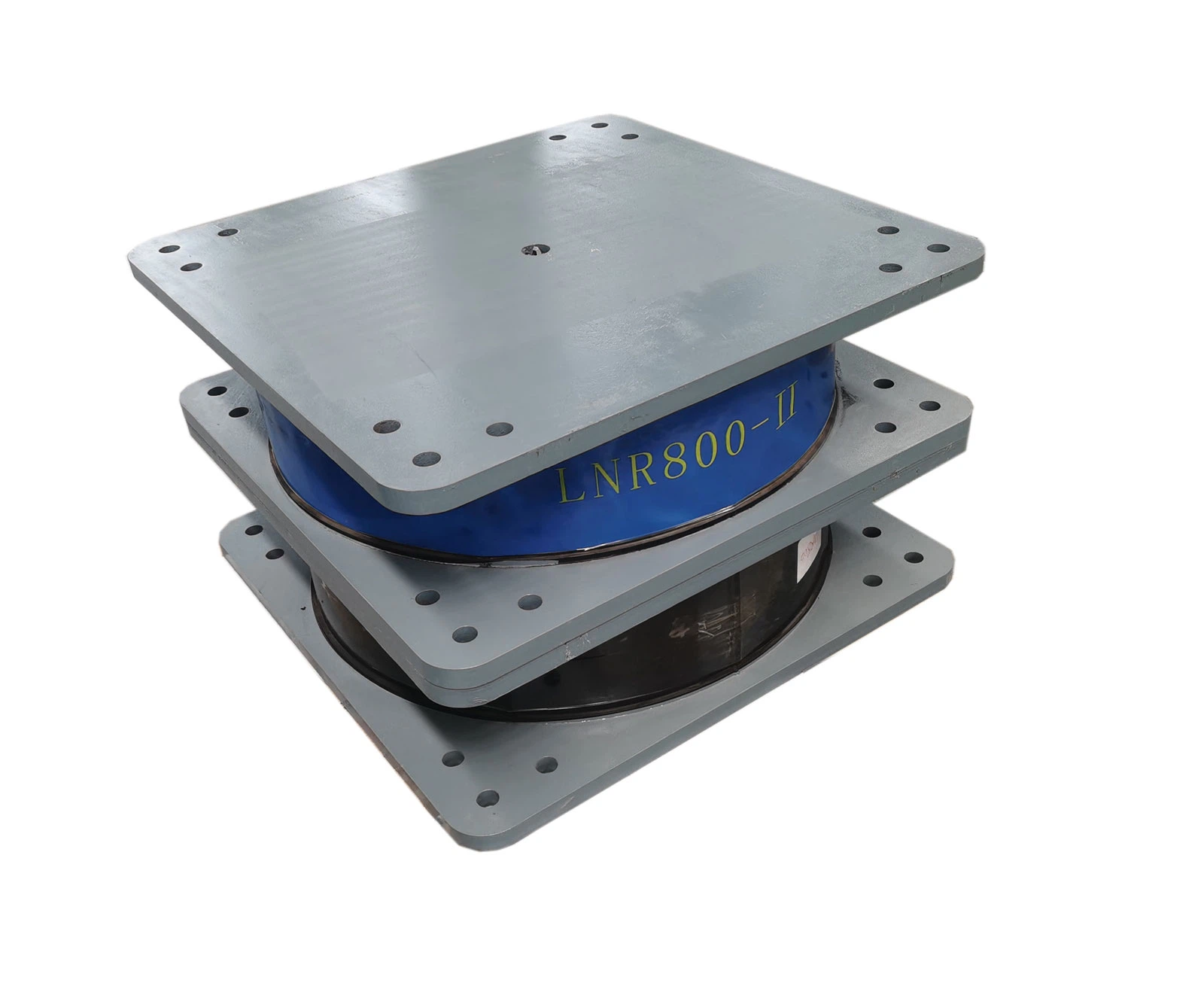

Iżolaturi elastomeriċihuma bearings flessibbli magħmula primarjament minn saffi alternanti ta 'gomma (elastomer) u li jsaħħu pjanċi tal-azzar. Ir-rwol ewlieni tagħhom huwa li jiddikkogaw struttura mill-moviment tal-art waqt terremot, li jnaqqsu t-trasmissjoni tal-forzi sismiċi għas-sovrastruttura. Dan jgħin fil-preservazzjoni tal-integrità strutturali u l-kapaċità operattiva tal-bini wara avvenimenti sismiċi.

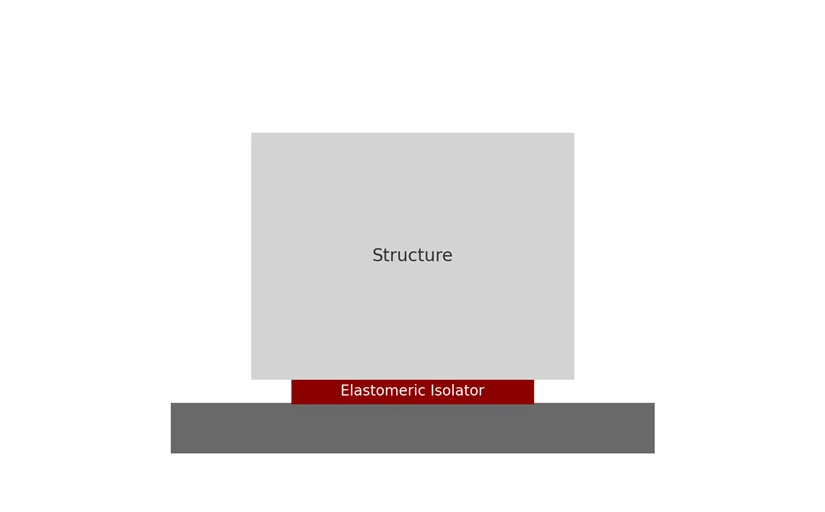

Kif muri fil-Figura 1,iżolaturi elastomeriċihuma tipikament installati bejn il-fondazzjoni tal-bini u s-sovrastruttura tagħha. Huma jippermettu movimenti orizzontali waqt li jappoġġjaw tagħbijiet vertikali, u b'hekk jaġixxu bħala "kuxxin" kontra xokk sismiku.

Iżolaturi elastomeriċiKoperti taħt EN 15129 jinkludu erba 'tipi ewlenin ta' bearings tal-gomma, kull wieħed distint mill-karatteristiċi ta 'damping tagħhom u l-konfigurazzjoni interna:

Bearings tal-gomma ta 'damping għolja (HDRB):Dawn huma magħżula bħala HDRB u jipprovdu dissipazzjoni ta 'enerġija għolja, ikkaratterizzata minn proporzjon ta' damping effettiv akbar minn 0.06 b'100% razza ta 'shear (ξeff, b (100%)> 0.06).

Bearings baxxi tal-gomma ta 'damping (LDRB):LDRBs joffru livelli aktar baxxi ta 'damping intrinsiku, bi proporzjon ta' damping effettiv ta '0.06 jew inqas b'100% razza ta' shear (ξeff, b (100%) inqas minn jew daqs 0.06). Ħafna drabi jintużaw flimkien ma 'apparati supplimentari ta' dissipazzjoni ta 'enerġija biex jestendu l-kapaċitajiet ta' prestazzjoni tagħhom.

Bearings tal-gomma taċ-ċomb (LRB): Dawn il-bearings huma iżolaturi elastomeriċi li jinkorporaw toqob waħda jew aktar mimlija qalba taċ-ċomb. Iċ-ċomb jipprovdi damping addizzjonali permezz ta 'deformazzjoni tal-plastik taħt tagħbija ċiklika.

Bearings tal-gomma mdaħħla tal-polimeru (PPRB): Simili fil-kunċett għal LRBs, dawn l-iżolaturi fihom toqob mimlijin materjali polimeriċi ta 'damping għoli minflok ċomb, li jiksbu l-livell mixtieq ta' damping mingħajr l-użu ta 'komponenti metalliċi.

II, ambitu tal-kapitolu 8.2

Il-Kapitolu 8.2 ta 'EN 15129 jiddeskrivi d-disinn, ir-rekwiżiti ta' prestazzjoni, il-materjali, u l-proċeduri ta 'ttestjar speċifikament għal iżolaturi elastomeriċi. Ikopri wkoll kunsiderazzjonijiet bħal durabilità, tixjiħ, creep, effetti tat-temperatura, u kontroll tal-kwalità.

Is-suġġetti ewlenin jinkludu:
1, ** Rekwiżiti materjali: ** Speċifikazzjonijiet għal elastomeri (gomma naturali jew sintetika) u pjanċi ta 'rinforz.
2, ** Propjetajiet tad-Disinn: ** Ebusija f'direzzjonijiet vertikali u orizzontali, karatteristiċi ta 'damping, u fattur ta' forma.
3, ** Kriterji ta 'prestazzjoni: ** Razza massima, modulu ta' shear, tensjonijiet permissibbli, u ħajja ta 'għeja.
4, ** Ittestjar tat-Tip u Kontroll tal-Produzzjoni tal-Fabbrika (FPC): ** Metodoloġiji dettaljati biex tiġi żgurata l-affidabbiltà tal-prodott.

III, rekwiżiti materjali

L-elastomeru għandu jkun ta 'gomma ta' kwalità għolja, ħafna drabi kloroprene naturali jew sintetiku, li kapaċi jirreżisti x-xjuħija u d-degradazzjoni tal-ambjent. Pjanċi tal-azzar inkorporati fis-saffi tal-elastomeri jipprovdu r-restrizzjoni u l-istabbiltà, li jipprevjenu l-goff eċċessiv taħt tagħbijiet vertikali.

Il-Kapitolu 8.2 jagħti tolleranzi stretti u preċiżjoni tal-manifattura biex tiżgura l-konsistenza. L-adeżjoni bejn il-gomma u l-azzar għandha tissodisfa limiti speċifiċi ta 'saħħa ta' shear biex tevita d-delaminazzjoni.

Iv, konsiderazzjonijiet tad-disinn

Id-disinn ta 'iżolaturi elastomeriċi jinvolvi l-ibbilanċjar ta' kapaċità vertikali li ġġorr it-tagħbija bi flessibilità orizzontali. Parametri importanti jinkludu:

1, ** Fattur (i) tal-forma: ** Proporzjon taż-żona mgħobbija għaż-żona bla forza. Fatturi ta 'forma ogħla jirriżultaw fi ebusija vertikali ogħla iżda flessibilità orizzontali aktar baxxa.
2, ** ebusija orizzontali (kh): ** tiddetermina kemm il-moviment laterali huwa permess. Dan jaffettwa direttament il-bidla fil-perjodu ta 'l-istruttura iżolata.
3, ** ebusija vertikali (KV): ** tappoġġja tagħbijiet ta 'gravità mingħajr deformazzjoni vertikali sinifikanti.
4, ** Proporzjon ta 'damping (ξ): ** Tipikament bejn 8% u 15%, użat biex jinħela l-enerġija waqt l-eċċitazzjoni sismika.

EN 15129 jenfasizza kalkolu preċiż ta 'dawn il-valuri taħt il-kondizzjonijiet tat-terremot fil-livell tad-disinn (DLE) u l-kundizzjonijiet massimi meqjusa tat-terremot (MCE).

V, kriterji ta 'prestazzjoni

Il-prestazzjoni taħt tagħbija ċiklika hija vitali. L-iżolaturi għandhom ikunu kapaċi jgħaddu minn spostamenti orizzontali kbar mingħajr degradazzjoni sinifikanti. L-istandard jispeċifika:

- ebusija orizzontali minima u massima
- Limiti fuq sett permanenti (spostament residwu wara ċ-ċikliżmu)
- Reżistenza għall-għeja b'ċiklu baxx
- Stabbiltà ta 'rispons dinamiku fuq firxa ta' temperaturi

Testijiet ta 'durabilità jissimulaw it-tixjiħ, l-esponiment għall-ożonu, u l-varjazzjoni termali. L-iżolaturi għandhom iżommu mill-inqas 80% tal-proprjetajiet oriġinali tagħhom wara tali simulazzjonijiet.

Vi, rekwiżiti ta 'ttestjar

Ittestjar tat-tip jinkludi:
1, ** Testijiet ta 'kompressjoni u shear: ** Biex tivverifika l-ebusija u d-damping.
2, ** Testijiet ta 'għeja ċiklika: ** Tipikament sa 100 ċiklu biex tevalwa d-degradazzjoni tal-prestazzjoni.
3, ** Temperatura u testijiet tax-xjuħija: ** Biex tissimula kundizzjonijiet fit-tul u esponiment ambjentali.

Il-kontroll tal-produzzjoni tal-fabbrika (FPC) jinvolvi monitoraġġ kontinwu tal-parametri tal-produzzjoni. Dan jinkludi kampjunar tal-lott, kontrolli dimensjonali, testijiet ta 'ebusija, u kwalifikazzjoni mill-ġdid perjodiċi ta' bonds li jwaħħlu.

Vii, paragun ma 'standards mhux Ewropej

Inġiniera familjari ma 'AASHTO (USA) jew JIS (il-Ġappun) jistgħu jinnutaw xebh fil-filosofija iżda differenzi fit-terminoloġija u l-fatturi ta' sigurtà.

Dan il-paragun jenfasizza l-enfasi robusta ta 'EN 15129 fuq ix-xjuħija materjali u ż-żoni ta' durabilità fit-tul għall-infrastruttura b'ħajjithom ta 'servizz twil (eż., Pontijiet, sptarijiet).

VIII, Applikazzjonijiet Prattiċi

Iżolaturi elastomeriċi ddisinjati taħt EN 15129 jintużaw f ':
1, - sptarijiet iżolati b'mod sismiku fl-Italja u l-Greċja
2, - Viaducts tal-ferrovija fi Franza u l-Ġermanja
3, - faċilitajiet nukleari li jeħtieġu kontroll sismiku strett
4, - Retrofitting tal-bini tal-wirt

Ħafna drabi huma ffavoriti f'żoni sismiċi moderati għal għoljin fl-Ewropa fejn ir-regolamenti mandat il-prestazzjoni sismika rigoruża.



★★★ Konklużjoni:

Għal professjonisti mhux Ewropej, il-fehim EN 15129 Il-Kapitolu 8.2 joffri ħarsa lejn wieħed mill-aktar standards sismiċi metikolużi globalment. Tgħaqqad ix-xjenza materjali, l-inġinerija strutturali, u l-affidabbiltà fit-tul f'qafas unifikat għat-tfassil ta 'iżolaturi elastomeriċi. Sew jekk tkun qed taħdem fuq proġetti Ewropej jew jekk qed tfittex li tirrimarka l-istandards ta 'prestazzjoni internazzjonali, il-familjarità ma' dan il-kapitolu tgħammarek ma 'bażi ​​teknika siewja.

Hekk kif ir-reżiljenza sismika ssir prijorità globali, l-armonizzazzjoni ta 'prattiki internazzjonali b'metodoloġiji Ewropej robusti bħal EN 15129 tista' ssaħħaħ il-kollaborazzjoni u s-sigurtà bejn il-fruntieri.
