Nifhmu EN 15129 Klawżola 4.1 u EN 1998: Is-Sinsla tad-Disinn Siżmiku tal-Ewropa
Għall-inġiniera u l-partijiet interessati f'reġjuni suxxettibbli-sismiċi madwar l-Ewropa, l-Amerika ta' Fuq, u l-Asja, li wieħed jifhem l-interazzjoni bejn l-istandards tal-apparat speċjalizzat u l-kodiċijiet strutturali ġenerali huwa kritiku. Dan l-artikolu jispakkjaEN 15129 Klawżola 4.1u r-referenza bażika tagħha,EN 1998 (Eurocode 8), biex jiġi ċċarat kif il-qafas tad-disinn sismiku tal-Ewropa jiżgura bini u infrastruttura reżiljenti.
I, Dekodifikazzjoni EN 15129 Klawżola 4.1: Id-Dispożizzjonijiet Ġenerali għalDisinn ta 'Iżolament Sismiku
Kontenut minn EN15129:2018
4.1 Ġenerali
L-analiżi sismika u d-disinn ta' l-istruttura kollha li tinkorpora s-sistema ta' iżolament għandhom jikkonformaw ma' EN 1998-1:2004 għall-bini u EN 1998-2:2005 għall-pontijiet.
L-effetti ta 'azzjoni tad-disinn għall-komponenti individwali tal-sistema ta 'iżolament, inkluż il-apparat anti-sismikus, għandhom jiġu evalwati abbażi tal-azzjoni sismika tad-disinn derivata mill-analiżi sismika tal-istruttura.
NOTA Informazzjoni addizzjonali dwar ir-regoli ġenerali tad-disinn hija mogħtija fl-Anness B.
EN 15129:2018, l-Istandard Ewropew għalapparati kontra-sismiċi, tiċċentra l-filosofija tad-disinn tagħha fiKlawżola 4.1 Ġenerali. Din il-klawżola taqdi żewġ rwoli ċentrali:
1. Mandat ta' Konformità ma' EN 1998
Klawżola 4.1 tiddikjara espliċitament li l-analiżi sismika u disinn ta' struttura sħiħasistema ta 'iżolamenttrid issegwiEN 1998(Eurocode 8). Speċifikament:
-

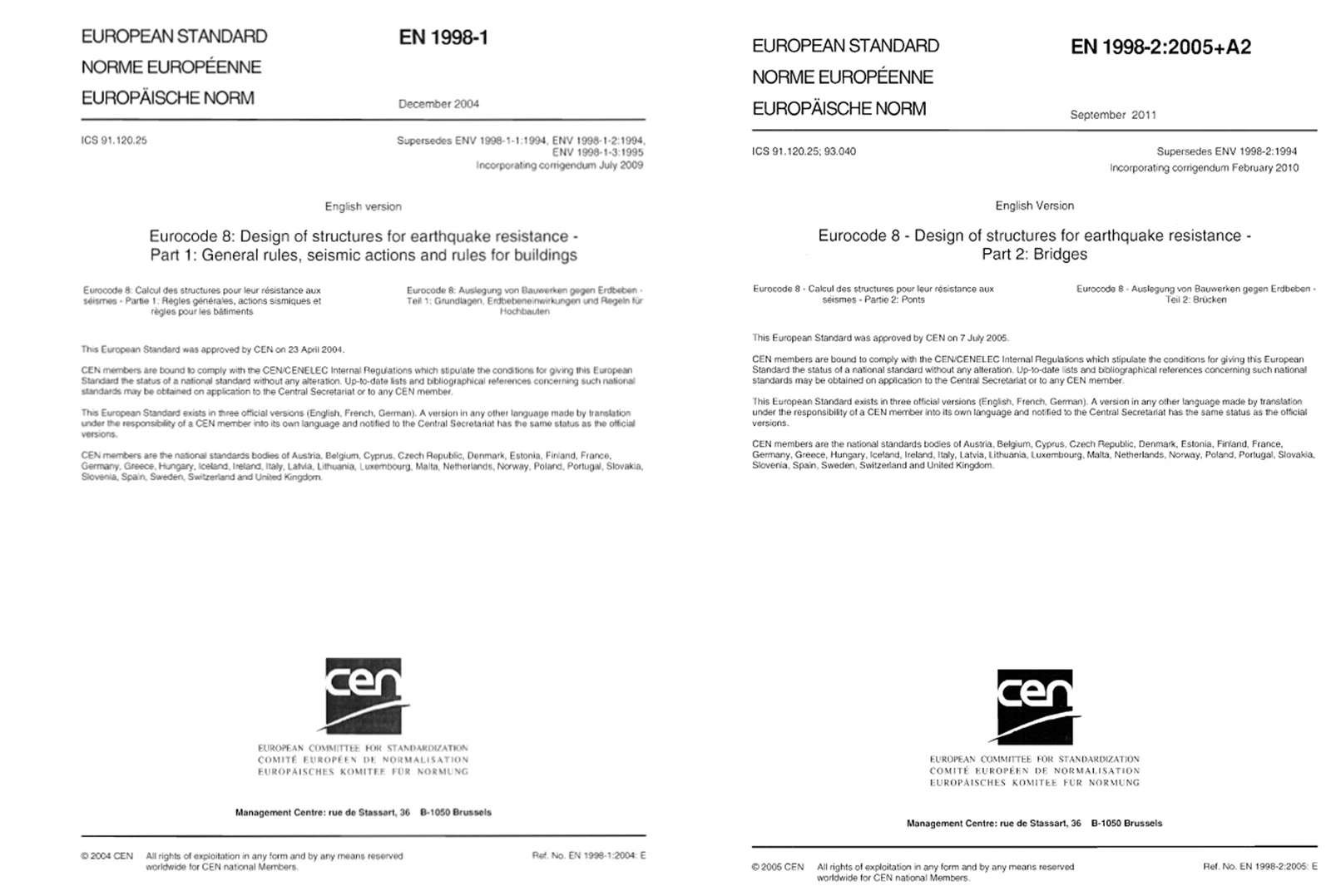

Għall-bini, irreferi għalEN 1998-1:2004 (Disinn sismiku ta' bini- Regoli ġenerali, azzjonijiet sismiċi, u regoli għall-bini).
-
Għall-pontijiet, aderixxi ma 'EN 1998-2:2005 (Disinn sismiku ta' pontijiet).
Din ir-rabta tiżguraapparat anti-sismiku(eż, iżolaturi, umidifikaturi) mhumiex iddisinjati b'mod iżolat iżda bħala partijiet integrali tal-istrateġija sismika ġenerali ta' struttura.
2. Evalwazzjoni tal-Effetti tal-Azzjoni tad-Disinn fuq il-Komponenti
Meta tiġi analizzata s-sistema ta' iżolament ta' struttura, il-Klawżola 4.1 teħtieġ daneffetti ta' azzjoni tad-disinn fuq komponenti individwali (inklużapparat anti-sismiku)jiġu evalwati abbażi tal-iddisinja azzjoni sismikaderivati mill-analiżi sismika tal-istruttura. F'termini prattiċi, dan ifisser:
Il-kapaċità tal-forza meħtieġa ta' umidifikatur (Vbd) jew limitu ta' spostament ta' iżolatur (dbd) mhix arbitrarja-jirriżulta direttament minn kif l-istruttura kollha twieġeb għat-terremoti, kif definit mill-EN 1998.
Nota fil-Klawżola 4.1 tordna lill-utenti biexAnness Bgħal regoli ġenerali tad-disinn addizzjonali, li jiġi żgurat li l-ebda dettalji kritiċi ma jiġu injorati.
II, A Deep Dive fl-EN 1998 (Eurocode 8): Il-Bibbja tad-Disinn Sismiku tal-Ewropa
EN 1998, jew Eurocode 8, huwa l-pedament tad-disinn sismiku Ewropew. Jipprovdi metodoloġija unifikata għall-kalkolu tal-forzi sismiċi, l-analiżi tar-rispons strutturali, u l-ispeċifikazzjoni tal-miżuri tad-disinn biex jirreżistu t-terremoti. Hawn dak li għandek bżonn tkun taf:
1. Struttura tal-EN 1998
L-Eurocode 8 huwa maqsum f'diversi partijiet, kull waħda mfassla għal strutturi jew kuntesti speċifiċi:
EN 1998-1: Jirregola l-bini, li jkopri l-kalkolu tal-azzjoni sismika (eż., spettri tar-rispons, analiżi tal-istorja tal-ħin-), disinn ibbażat fuq il-prestazzjoni- (eż., "l-ebda kollass taħt terremoti rari"), u regoli għal sistemi strutturali (eż., frejms tal-konkrit rinfurzat, oqfsa braced tal-azzar).
EN 1998-2: Jiffoka fuq il-pontijiet, li jindirizzaw l-isfidi uniċi tagħhom (eż., medda twila, interazzjoni dinamika mal-vetturi, u interazzjoni tal--struttura tal-ħamrija).
Partijiet oħra (eż., EN 1998-3 sa -8): Ikopru strutturi speċjalizzati bħal tankijiet, pajpijiet, u faċilitajiet industrijali.
2. Filosofija tad-Disinn Ewlieni: Disinn Sismiku Ibbażat fuq il-Prestazzjoni-
Eurocode 8 iħaddandisinn ibbażat fuq il-{0}prestazzjoni (PBD), li jiddefinixxi miri ċari ta' prestazzjoni strutturali għal intensitajiet differenti ta' terremoti:
Stat Limitu ta' Servizz (SLS):L-istrutturi jibqgħu funzjonali taħt terremoti minuri u frekwenti.
Stat Limitazzjoni tal-Ħsara (DLS):Il-ħsara tista' tissewwa wara terremoti moderati.
Stat Limitu Aħħari (ULS): L-istrutturi jevitaw il-kollass taħt terremoti rari u severi.
Dan l-approċċ jibbilanċja s-sikurezza u l-ispiża, u jiżgura li l-bini u l-pontijiet ikunu reżiljenti mingħajr-inġinerija żejda.
3. Kalkolu ta 'Azzjoni Sismika
Marka distintiva tal-EN 1998 hija l-metodu sistematiku tagħha għad-determinazzjoniiddisinja azzjonijiet sismiċi:
Valutazzjoni tal-Periklu: Juża mapep nazzjonali ta' periklu sismiku (eż., ipprovduti mill-istati membri tal-Eurocode) biex jiddefinixxi l-ogħla aċċelerazzjoni tal-art (PGA) u forom spettrali.
Spettri ta' Rispons: Jikkonverti l-PGA f'aċċelerazzjonijiet spettrali f'perjodi differenti, li jippermetti lill-inġiniera jivvalutaw kif strutturi ta' ebusija differenti jirrispondu għat-terremoti.
Ħin-Analiżi tal-Istorja: Għal strutturi kumplessi, EN 1998 jippermetti l-użu ta' movimenti ta' terremoti rreġistrati biex jissimulaw rispons dinamiku fid-dettall.
III, Kif EN 15129 Tistrieħ fuq EN 1998
EN 15129 (apparat anti-sismiku) u EN 1998 (disinn sismiku strutturali) huma profondament interdipendenti:
Input ta' Azzjoni Sismika: EN 1998 jipprovdi d-dejta ta' "tagħbija sismika" (eż., spostament tad-disinn, forza) li EN 15129 juża biex id-daqs ta' apparati bħal dampers jew iżolaturi.
Metodi ta 'Analiżi: It-tekniki ta' analiżi lineari u mhux lineari ta' EN 1998 (eż. analiżi pushover) jinfurmaw kif l-apparati EN 15129 huma ttestjati u validati (eż., testijiet ta' tagħbija ċiklika għal umidifikaturi).
Allinjament tal-Prestazzjoni: Iż-żewġ standards jallinjaw mal-miri tal-prestazzjoni (eż., ULS għall-prevenzjoni tal-kollass), jiżguraw li l-apparati u l-istrutturi jaħdmu flimkien.
IV, Għaliex Dan Jgħodd għall-Qarrejja Globali
Għal professjonisti fl-Istati Uniti, il-Ġappun, jew lil hinn, il-fehim EN 15129 u EN 1998 joffri:
Kollaborazzjoni Transkonfinali: Proġetti Ewropej (eż. pontijiet fl-Italja jew żidiet għoljin-fil-Ġermanja) jeħtieġu konformità ma' dawn l-istandards.
Benchmarking: L-approċċ ibbażat fuq il-prestazzjoni-tal-Eurocode 8 huwa dejjem aktar influwenti globalment, b'paralleli fi standards bħal ASCE 7 (US) u JIS A 4308 (Ġappun).
Innovazzjoni: L-enfasi ta' EN 15129 fuq apparati (eż., umidifikaturi intelliġenti, iżolaturi tal-liga tal-memorja tal-forma-) turi kif teknoloġiji speċjalizzati jintegraw f'kodiċijiet ġenerali.
Konklużjoni
EN 15129 Klawżola 4.1 u EN 1998 jiffurmaw is-sinsla tal-Ewropareżiljenza sismika. Billi tagħti mandat liapparat anti-sismikujiġu ddisinjati fi ħdan il-qafas strutturali tal-Eurocode 8, jiżguraw approċċ koeżiv, immexxi mix-xjenza-għas-sikurezza tat-terremoti. Għall-qarrejja globali, dan id-duo joffri masterclass dwar kif standards speċjalizzati u kodiċijiet tad-disinn universali jistgħu jaħdmu flimkien biex tinbena dinja aktar reżiljenti għat-terremoti-.
