Bearings ta' iżolament sismiku sferiku għall-applikazzjonijiet tal-pont ta' l-awtostrada (SSIB)

1.1, Definizzjoni
A bearin sferikug huwa apparat strutturali (bearing multi-rotazzjonali ta' tagħbija għolja, jiġifieri HLMB) iddisinjat biex jittrasmetti tagħbijiet bejn sovrastruttura ta' pont u sottostruttura filwaqt li jakkomoda rotazzjonijiet multi-direzzjonali u, f'xi disinji, movimenti ta' translazzjoni limitati. Il-bearing jikkonsisti f'wiċċ sferiku konkavi imqabbad ma 'wiċċ sferiku konvessi, li jippermetti rotazzjoni angolari bla xkiel dwar kwalunkwe assi orizzontali.
Fl-inġinerija tal-pont, berings sferiċi huma impjegati biex:
- Ittrasferixxi tagħbijiet vertikali, forzi orizzontali, u spostamenti lonġitudinali jew trasversali skont ir-rekwiżiti tad-disinn.
- Ħalli rotazzjonijiet ikkawżati minn tagħbijiet tat-traffiku, espansjoni u kontrazzjoni termali, azzjonijiet sismiċi, creep, u jinxtorob tal-istruttura tal-pont.
- Ipprovdi kapaċità ta' ġarr ta' tagħbija-għoli bi frizzjoni minima permezz tal-użu ta' materjali ta' -frizzjoni baxxa li jiżżerżqu (eż., PTFE) u uċuħ tat-tgħammir tal-istainless steel-reżistenti għall-korrużjoni.
Dawn il-bearings huma tipikament manifatturati f'konformità ma 'standards nazzjonali u internazzjonali rilevanti bħal GB/T 17955 (Ċina), AASHTO LRFD Bridge Design Specifications (USA), u EN 1337-7 (Ewropa), li jiżguraw affidabilità tal-prestazzjoni, sigurtà, u durabilità f'applikazzjonijiet ta' pont fit-tul-tagħbija u ta 'tagħbija tqila.

1.2, Ambitu
Dan l-artikolu jiddefinixxi l-ispeċifikazzjonijiet, il-parametri tad-disinn, ir-rekwiżiti tal-manifattura, l-ittestjar, l-installazzjoni u l-manutenzjoni għalBearings Sferiċi ta' Iżolament Sismiku (SSIB)maħsuba għal applikazzjonijiet pont, li jikkonformaw kemm mal-kodiċi Ċiniżi u internazzjonali.
1.3, Standards Applikabbli:
Reġjun|Kodiċi Standard|Titolu|Ambitu
Iċ-Ċina|GB/T 17955-2009 |Berings Sferiċigħall-Pontijiet|Disinn, manifattura, u rekwiżiti ta 'ttestjar għal berings sferiċi tal-pont.
Iċ-Ċina|GB/T 32836-2016 |Berings Sferiċi għall-Istrutturi tal-Azzar| Rekwiżiti addizzjonali għall-applikazzjonijiet strutturali tal-azzar.
Iċ-Ċina|JTG/T 2231-01-2020|Speċifikazzjonijiet għal Highway Bridge Bearings|Rekwiżiti ta 'prestazzjoni u kwalità għall-bearings tal-pont tal-awtostrada.
Ewropa|EN 1337-7 |Berings Strutturali– Parti 7: Berings Sferiċi|Materjal, ġeometrija, frizzjoni, u rekwiżiti tat-test.
Ewropa|EN 15129:2018 |Apparat Anti-Sesmic| Disinn ta 'iżolament sismiku għal applikazzjonijiet strutturali.
L-Istati Uniti|Speċifikazzjonijiet tad-Disinn tal-Pont AASHTO LRFD (2023) Taqsima 14|Bearings u Apparati ta' Espansjoni|Metodoloġija tad-disinn għalberings sferiċi.
UK|BS 5400 Parti 9 |Berings tal-Pont| Rekwiżiti tad-disinn u l-installazzjoni.

2.1, Funzjoni:
Berings ta' iżolament sismiku sferikutipprovdi interface rotazzjonali bejn is-sovrastruttura tal-pont u s-sottostruttura filwaqt li tippermetti li jiżżerżqu kkontrollat ​​biex tinħela l-enerġija sismika.

2.2, Komponenti ewlenin:

• 1. Pjanċa Konkava ta 'fuq - Azzar tal-karbonju ta'-qawwa għolja (Q345 jew ASTM A709 Grad 50) b'wiċċ konkavi ta 'preċiżjoni-makna.
• 2. Element Sferiku li jiżżerżaq - Azzar li ma jsaddadx (AISI 304/316) b'saff ta 'PTFE jew UHMWPE magħqud.
• 3. Pjanċa Konvessa t'isfel - Taqbel mal-kurvatura, tittrasferixxi tagħbija vertikali.
• 4. Sistema ta 'Trażżin - Vireg ta' gwida mhux obbligatorji jew trażżin għal kontroll tal-moviment unidirezzjonali.
• 5. Element ta 'Dissipazzjoni tal-Enerġija Sismika - Saffi ta' damping għolja mhux obbligatorji.

2.3, Tipi u Klassifikazzjonijiet
Skont rekwiżiti funzjonali differenti, il-berings sferiċi jistgħu jinqasmu fit-tipi li ġejjin:

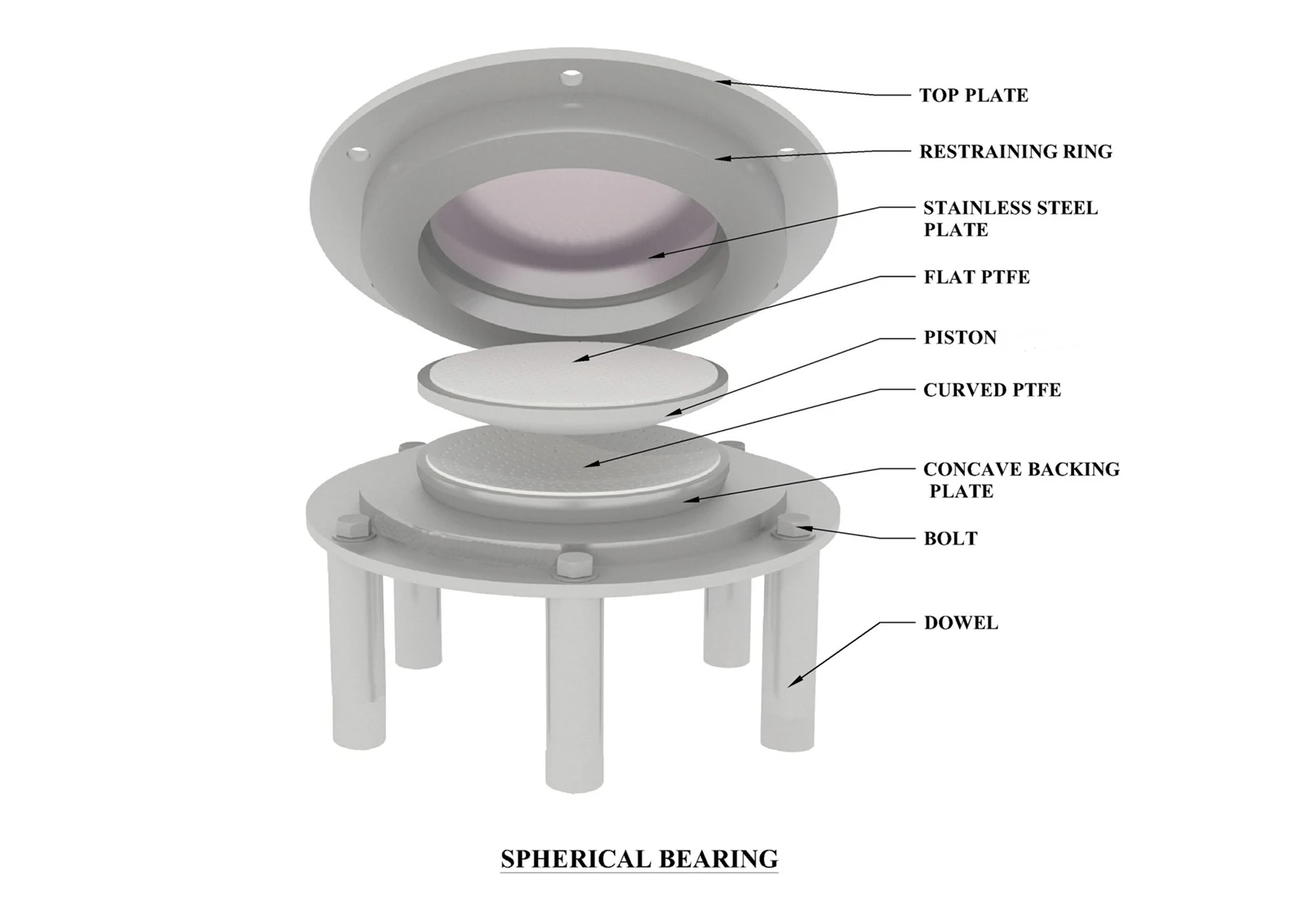

• 1,Berings Sferiċi Fissi
• Berings sferiċi fissi ma jippermettux spostament orizzontali iżda jistgħu jduru liberament. Dawn huma adattati għal partijiet strutturali li jeħtieġu li jirrestrinġu l-moviment orizzontali filwaqt li jippermettu rotazzjoni.
• 2,Berings sferiċi li jiżżerżqu unidirezzjonali
• Berings sferiċi li jiżżerżqu unidirezzjonali jippermettu li jiżżerżqu tul direzzjoni waħda. Huma applikabbli għal strutturi b'rekwiżiti speċifiċi ta 'spostament, bħall-aġġustament ta' spostament lonġitudinali f'ċerti pontijiet.
• 3, Berings sferiċi li jiżżerżqu multidirezzjonali
• Berings sferiċi li jiżżerżqu multidirezzjonali jistgħu jiżżerżqu fi kwalunkwe direzzjoni orizzontali. Dawn huma adattati għal żoni-suxxettibbli għat-terremoti jew pontijiet ta' medda twila- biex ilaħħqu ma' kundizzjonijiet ta' tagħbija kumplessi.
• 4, Berings Sferiċi Sismiċi
• Il-bearings sferiċi sismiċi huma ġeneralment mgħammra b'apparati ta 'damping, li jistgħu jipprovdu kapaċità addizzjonali ta' dissipazzjoni tal-enerġija waqt terremoti u jtejbu l-prestazzjoni sismika tal-istrutturi.

2.4,Oqsma ta 'Applikazzjoni ta'Berings Sferiċi
Minħabba l-prestazzjoni eċċellenti tagħhom, il-bearings sferiċi jintużaw ħafna fl-oqsma li ġejjin:

• 1, Pontijiet -Twal
• F'pontijiet ta'-medda twila bħal pontijiet bil--cable, pontijiet sospensjoni, u pontijiet tal-arkati, berings sferiċi jistgħu jadattaw b'mod effettiv għal spostamenti u rotazzjonijiet ikkawżati minn bidliet fit-temperatura, tagħbijiet tal-vetturi, jew tagħbijiet tar-riħ.
• 2, Bini għoli-
• Bini għoli-jitbandal taħt tagħbijiet tar-riħ jew azzjonijiet sismiċi. Berings sferiċi jistgħu jnaqqsu l-istress strutturali u jtejbu l-istabbiltà u s-sigurtà tal-bini.
• 3, Stadji u Strutturi Spazjali Kbar-span
• Fi strutturi spazjali ta'-firxa kbira bħal gymnasiums u ċentri ta 'konvenzjoni, berings sferiċi jistgħu jadattaw għal tagħbijiet kumplessi u jiżguraw l-istabbiltà u d-durabilità tal-istrutturi.
• 4, Impjanti tal-Enerġija Nukleari u Infrastruttura Ewlenija
• F'infrastruttura ewlenija bħal impjanti tal-enerġija nukleari u digi kbar, berings sferiċi jistgħu jipprovdu appoġġ affidabbli u reżistenza sismika biex jiżguraw is-sikurezza strutturali.

2.5, Vantaġġi u Sfidi tal-Bearings Sferiċi
1, Vantaġġi:
• Kapaċità għolja ta 'tagħbija-: Jista' jiflaħ tagħbijiet ta 'bosta eluf ta' tunnellati.
• Adattabilità ta 'spostament multidirezzjonali: Kapaċi tadatta kemm għar-rotazzjoni kif ukoll għall-ispostament orizzontali simultanjament.
• Durabilità qawwija: Magħmula minn materjali ta '-prestazzjoni għolja, li jiżguraw ħajja twila ta' servizz.
• Prestazzjoni sismika eċċellenti: Użat ħafna f'żoni suxxettibbli ta' terremot-.

2, Sfidi:
• Rekwiżiti għoljin għall-preċiżjoni tal-manifattura: huma meħtieġa proċessi ta '-preċiżjoni għolja għall-ipproċessar tal-wiċċ sferiku u t-tqabbil ta' materjali li jiżżerżqu.
• Spejjeż ta' manutenzjoni relattivament għoljin: Materjali li jiżżerżqu jew tagħmir tas-siġillar jista 'jkollhom bżonn jiġu sostitwiti wara użu fit-tul-.
• Disinn kumpless: Disinn personalizzat huwa meħtieġ skont il-ħtiġijiet speċifiċi tal-inġinerija.

3.1 Speċifikazzjonijiet Tekniċi
Parametri tad-Disinn (firxa ta' produzzjoni tipika):
Kapaċità tat-Tagħbija Vertikali: 1,000 – 50,000 kN
Kapaċità ta 'Spostament Orizzontali: ± 50 sa ± 250 mm
Kapaċità rotazzjonali: akbar minn jew ugwali għal 0.03 rad (~ 1.7 grad)
Koeffiċjent tal-frizzjoni (μ): 0.03 – 0.06 (statiku), 0.02 – 0.05 (dinamiku)
Proporzjon ta' Damping (tip HDR): 8 – 25%
Firxa tat-Temperatura tas-Servizz: -40 grad sa +60 grad (sa +70 grad speċjali)
Ħajja tas-Servizz: Akbar minn jew ugwali għal 50 sena
Prestazzjoni Sismika: Aċċelerazzjoni tad-disinn akbar minn jew ugwali għal 0.3g

3.2, Privattiva


Komponent|Materjal|Standard
Pjanċi tal-Bearing|Q345, Q420, ASTM A709|GB/T 1591, ASTM A709
Element Sferiku li jiżżerżaq|Stainless Steel AISI 304/316|ASTM A240
Wiċċ li jiżżerżaq|Verġni PTFE, UHMWPE|ASTM D4894
Lubrikant|Silikon-bażat|Speċifikazzjoni tal-manifattur
Boltijiet ta' Ankraġġ|Grad 8.8 / ASTM A325|GB/T 5782, ASTM A325

Ħruxija tal-wiċċ (wiċċ li jiżżerżaq): Ra Inqas minn jew ugwali għal 0.2 μm
Tolleranza tal-flatness: Inqas minn jew ugwali għal 0.5 mm għal kull 1,000 mm
Ebusija (pjanċa li tiżżerżaq): akbar minn jew ugwali għal HB 220
Qawwa tal-Bond PTFE: Shear akbar minn jew ugwali għal 3 MPa
Il-bearings kollha huma 100% fabbrika-ittestjati għall-eżattezza dimensjonali, kurva tad-deformazzjoni tat-tagħbija-, koeffiċjent tal-frizzjoni taħt tagħbija tad-disinn, u difetti viżwali.

6.1 Ħtiġiet Ġenerali
Il-bearings ta 'iżolament sismiku sferiku kollha għandhom jgħaddu minn testijiet tat-tip, testijiet ta' rutina, u testijiet ta 'aċċettazzjoni skond l-istandards Ċiniżi u internazzjonali.
6.2 Klassifikazzjoni tat-Testijiet
Testijiet tat-Tip – Ipprova l-konformità tad-disinn (darba għal kull disinn ġdid)
Testijiet ta' Rutina – Ivverifika l-kwalità tal-produzzjoni (kull lott)
Testijiet ta' Aċċettazzjoni - Approvazzjoni finali tal-prodott qabel il-kunsinna (100% bearings)
6.3 Testijiet u Rekwiżiti Speċifiċi
Test tat-Tagħbija Vertikali - Deformazzjoni residwa Inqas minn jew ugwali għal 0.3 mm, l-ebda ħsara viżibbli.
Test ta 'Spostament Orizzontali - Koeffiċjent ta' frizzjoni μ Inqas minn jew ugwali għal 0.06, l-ebda ħsara fil-wiċċ wara 50 ċiklu.
Test tal-Kapaċità Rotazzjonali – Moviment bla xkiel f'rotazzjoni akbar minn jew ugwali għal 0.03–0.05 rad.
Test tal-Ilbes u l-Għeja - Inqas minn jew ugwali għal 1% telf ta 'ħxuna PTFE wara ċ-ċikli.
Test ta 'Simulazzjoni Sismika - Proporzjon ta' Damping fi ħdan ± 2% tad-disinn, spostament fi ħdan it-tneħħija.
Testijiet tat-Temperatura – Varjazzjoni tal-frizzjoni Inqas minn jew ugwali għal ±15% mit-temperatura tal-kamra.
Test tar-Reżistenza għall-Korrużjoni - L-ebda nuqqas ta 'kisi wara 500h sprej tal-melħ.
6.4 Proċeduri tal-Kontroll tal-Kwalità tal-Fabbrika
Spezzjoni tal-Materjal Dħul - Kontroll tal-azzar ultrasoniku, densità u saħħa tal-PTFE.
Fil--Proċess QC - Tolleranza tal-magni tal-pjanċa ± 0.2 mm, spezzjoni tal-weldjatura.
Spezzjoni Finali - Kontroll dimensjonali, verifika tal-immarkar.
6.5 Dokumentazzjoni u Traċċabilità
Żomm Ċertifikati tat-Test tal-Materjal, rekords tal-Kontroll tal-Produzzjoni tal-Fabbrika, u Ċertifikati ta 'Konformità.
6.6 Sommarju tal-Kriterji ta' Aċċettazzjoni
Deformazzjoni Vertikali Inqas minn jew ugwali għal 0.3 mm, Frizzjoni Inqas minn jew ugwali għal 0.06, Ilbes PTFE Inqas minn jew ugwali għal 1%, Rotazzjoni Akbar minn jew ugwali għal 0.03 rad.
6.7, Ittestjar tat-tip u rapporti.

6.7.1, Tagħmir għall-ittestjar


6.7.2, Rapporti tal-ittestjar

Preparazzjoni – Iċċekkja t-tolleranza tas-sedil tal-berings u l-pożizzjonijiet tal-boltijiet.
Passi ta 'Installazzjoni - Lift is-sovrastruttura, pożizzjoni li ġġorr, sigur, iċċekkja, rilaxx jacks.
Spazju – Żomm vojt sismiku akbar minn jew ugwali għal 50 mm.

6 xhur: Kontroll viżwali
2 snin: Kontroll funzjonali
5 snin: Spezzjoni dettaljata
25 sena: Reviżjoni

Ippakkja f'tgeżwir kontra l-umdità-, aħżen f'żona ventilata, massimu ta' 3 saffi f'munzelli.

10.1, Speċifikazzjonijiet għal QZ Spherical bearings għall-Pontijiet tal-awtostradi.
10.2, Speċifikazzjonijiet għal LQZ Spherical bearings għall-Pontijiet tal-awtostradi

Bl-iżvilupp tat-teknoloġija tal-inġinerija,berings sferiċiqed jinnovaw kontinwament, u x-xejriet li ġejjin jistgħu joħorġu fil-futur:

• 1, Berings Intelliġenti:
• Integrati mat-teknoloġija tas-sensuri, jistgħu jimmonitorjaw l-istress, l-ispostament u l-ilbies tal-bearings f'ħin reali biex jirrealizzaw twissija u manutenzjoni bikrija intelliġenti.
• 2, Applikazzjoni ta 'Materjali Ġodda
• Materjali bħal graphene-kompożiti rinfurzati u materjali awto-lubrikanti jistgħu jtejbu d-durabilità u l-prestazzjoni li jiżżerżqu tal-bearings sferiċi.
• 3, Disinn tal-Ħarsien Aħdar u Ambjentali
• L-użu ta' materjali riċiklabbli jew kisi ta' protezzjoni ambjentali ta'-frizzjoni baxxa jista' jnaqqas l-impatt fuq l-ambjent.
• 4, Teknoloġija tal-Istampar 3D
• L-użu tat-teknoloġija tal-istampar 3D għall-manifattura ta 'berings b'forom kumplessi jista' jtejjeb l-effiċjenza tal-produzzjoni u l-kapaċitajiet ta 'adattament.
