Iżolatur elastomeriku

Iżolaturi u berings elastomeriċi, Iżolatur elastomeriku, jewBerings elastomeriċihuma komponenti strutturali essenzjali użati fl-inġinerija ċivili u tal-pont biex jikkontrollaw it-trasferiment tat-tagħbijiet u l-movimenti bejn is-superstruttura u l-elementi tas-sottostruttura. L-għan ewlieni tagħhom huwa li jipprovdu flessibilità fid-direzzjoni orizzontali filwaqt li jżommu ebusija vertikali għolja. Dan jippermetti li struttura takkomoda l-espansjoni, it-tkessiq, it-tnaqqis, u l-ispostamenti sismiċi kkawżati minn temperatura-b'mod sikur, mingħajr konċentrazzjoni ta' stress eċċessiv.

L-użu ta' materjali elastomeriċi-primarjament gomma naturali (NR), kloroprene (CR), u etilene-propylene-monomeru tad-diene (EPDM)-irrivoluzzjona d-disinn tal-pont u tal-bini. Dawn il-polimeri juru reżiljenza għolja, damping, u durabilità fit-tul-taħt kompressjoni u shear. Minn nofs is-seklu 20,Berings elastomeriċigradwalment issostitwixxew berings metalliċi minħabba s-sempliċità, ir-reżistenza għall-korrużjoni, u l-karatteristiċi ħielsa mill-manutenzjoni-.

Filsistemi ta' iżolament sismiku, iżolaturi elastomeriċitilgħab rwol kritiku billi testendi l-perjodu ta 'vibrazzjoni strutturali, tnaqqas l-aċċelerazzjonijiet trażmessi, u tinħela l-enerġija waqt il-moviment tal-art. L-użu tagħhom huwa mifrux madwar l-Ewropa, l-Amerika ta' Fuq, u l-Ġappun, partikolarment fi sptarijiet bażi-iżolati, vijadotti, u bini pubbliku.

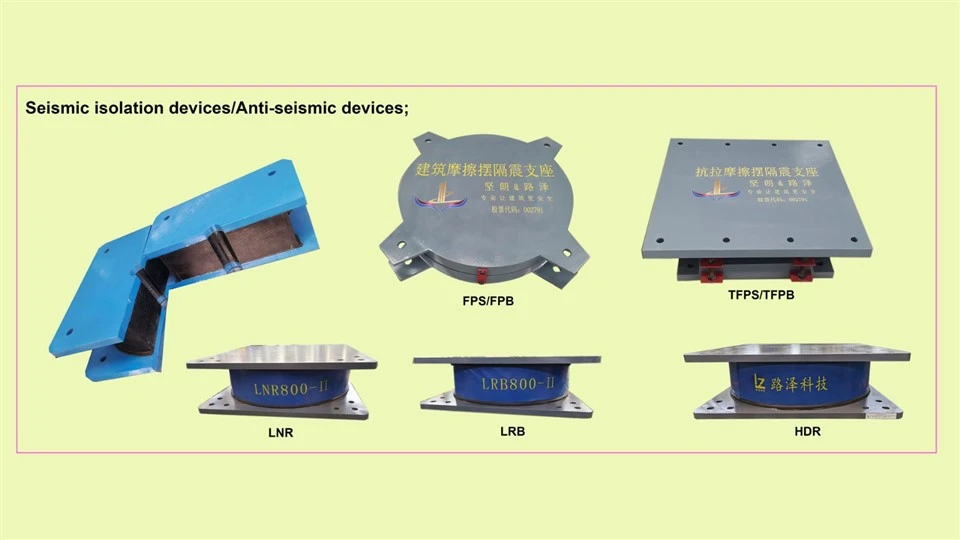

Eliżolaturi u berings astomeriċijistgħu jiġu kategorizzati b'mod wiesa 'skond il-karatteristiċi mekkaniċi tagħhom, il-kompożizzjoni tal-materjal, u l-għanijiet funzjonali tagħhom. It-tipi ewlenin jinkludu:

(a) Berings Elastomeriċi Plain – jikkonsistu biss minn saffi li jalternaw ta' shims tal-gomma u tal-azzar mingħajr ebda mekkaniżmu addizzjonali ta' damping jew li jiżżerżqu. Huma ddisinjati primarjament biex jakkomodaw rotazzjonijiet u traduzzjonijiet żgħar filwaqt li jappoġġaw tagħbijiet vertikali. Adattat għal pontijiet -qasir u bini baxx-b'domanda sismika moderata.
Applikazzjonijiet: Pontijiet ta' awtostradi u ferroviji, faċilitajiet industrijali, u strutturi mhux-sismiċi.

(b) Berings elastomeriċi laminati – Jidhru saffi multipli tal-gomma rinfurzati minn pjanċi rqaq tal-azzar biex jikkontrollaw il-projezzjoni u jtejbu l-ebusija vertikali. Ipprovdi flessibilità orizzontali filwaqt li żżomm il-kapaċità tat-tagħbija, u tagħmilhom l-iktar għażla komuni fl-istrutturi tal-pontijiet u l-applikazzjonijiet industrijali.

(c) Berings tal-Gomma taċ-Ċomb (LRB) – jinkorporaqlub taċ-ċombfil-korp elastomeriku biex iżżid il-kapaċità ta 'dissipazzjoni ta' enerġija isteretika. Iċ-ċomb iċedi waqt it-terremoti, u jipprovdi kapaċità sinifikanti ta' damping u{1}}ċentru ta' ċentru. Użat ħafna fibażi-bini iżolatu pontijiet ta' medda twila-.
Applikazzjonijiet:Iżolament sismikugħal pontijiet, sptarijiet, gvern u bini ta 'rispons ta' emerġenza.

(d) -Bearings tal-Gomma ta' Damping Għoli (HDRb) – uża materjali tal-gomma komposti b'mod speċjali b'karatteristiċi intrinsiċi ta' damping. Ipprovdi ebusija u assorbiment ta 'enerġija kkombinati mingħajr qlub tal-metall. Ideali għal applikazzjonijiet li jeħtieġu manutenzjoni-tħaddim mingħajr manutenzjoni u dissipazzjoni moderata tal-enerġija.
Vantaġġi: 10-20% damping, prestazzjoni mekkanika stabbli taħt meded ta 'temperatura wiesgħa.

(e) Jiżżerżaq u IbriduIżolaturi Elastomeriċi – jintegra elementi li jiżżerżqu (interfaces tal-PTFE jew tal-istainless-azzar) b'saffi elastomeriċi biex jinkisbu kapaċitajiet kbar ta' spostament filwaqt li tikkontrolla l-hear strain. Iżolaturi ibridi jgħaqqdu sistemi ta' pendlu tal-frizzjoni u flessibilità elastomerika għal iżolament multi-direzzjonali.
Applikazzjonijiet: Pontijiet ta'-medda twila, impjanti industrijali, u proġetti li jeħtieġu prestazzjoni sismika apposta.

Għanijiet tad-disinn għaliżolaturi elastomeriċijinkludu:
- L-estensjoni tal-perjodu naturali tal-istruttura biex tnaqqas ir-rispons tal-aċċelerazzjoni.
- L-iżgurar ta' ebusija vertikali adegwata u flessibilità orizzontali.
- Tipprovdi kapaċità ta'-l-awto-ċentru u reżistenza għall-għeja.

Il-parametri ewlenin tad-disinn jinkludu:
- Shear Modulus (G): Jiddetermina l-ebusija orizzontali u l-kapaċità ta 'deformazzjoni.
- Fattur tal-Forma (S): Proporzjon taż-żona mgħobbija mal-erja ta' minfuħa ħielsa tal-gomma, li tikkontrolla l-ebusija vertikali.
- Damping effettiv: Jiddefinixxi d-dissipazzjoni tal-enerġija għal kull ċiklu.
- Shear Strain Permess: Tipikament limitat għal 100–125% taħt kundizzjonijiet ta' servizz.
- Reżistenza għat-temperatura u x-xjuħija: Tiżgura stabbiltà fit-tul-.

Il-verifika tal-prestazzjoni tinvolvi testijiet dinamiċi bħal shear fatigue, tixjiħ, espożizzjoni għall-ożonu, u testijiet tal-kapaċità tat-tagħbija aħħarija skont EN 15129:2018, AASHTO M251, u JIS K 6251.

Diversi standards internazzjonali u reġjonali jirregolaw id-disinn, l-ittestjar u l-assigurazzjoni tal-kwalità ta’ iżolaturi u berings elastomeriċi:
* EN 15129:2018 – *Apparat Anti-Sesmic*: Jiddefinixxi d-disinn, il-prestazzjoni, u r-rekwiżiti tat-test għal iżolaturi Ewropej immarkati CE-.

* EN 1337-3– *Berings Strutturali: Berings Elastomeriċi*: Jispeċifika l-ekwazzjonijiet tad-disinn u l-limiti tal-materjal għall-applikazzjonijiet tal-pont.

* Speċifikazzjonijiet tad-Disinn tal-Pont AASHTO LRFD– Tirregola l-istandard tal-Istati Unitibearing strutturalidisinn u ttestjar.

* ASTM D4014 / M251– Tipprovdi proprjetà materjali u rekwiżiti tat-test għalBerings elastomeriċi.

* JIS A 6410 & Linji Gwida MLIT/BCJ– Irregolasistemi ta' iżolament sismikuu proċeduri ta' approvazzjoni fil-Ġappun.

* Serje ISO 22762– Standards internazzjonali li jarmonizzaw il-proċeduri ta' ttestjar għaliżolaturi elastomeriċiuberings laminati.
Kull standard jenfasizza l-affidabbiltà mekkanika, id-durabilità fit-tul-, u t-traċċabilità tal-materjal. Il-manifatturi Ewropej għandhom juru konformità permezz tal-marka CE taħt ir-Regolament dwar il-Prodotti tal-Kostruzzjoni (CPR) (UE 305/2011).

L-ittestjar jiżgura konformità mal-intenzjoni tad-disinn u l-konsistenza tal-prestazzjoni. Il-kategoriji ewlenin tat-test jinkludu:

1. Testijiet tal-Proprjetà tal-Materjal– Tensili, elongazzjoni, ebusija, reżistenza għall-ożonu, u sett tal-kompressjoni (ISO 37, ISO 815).
2. Prototip Testijiet– Imwettaq fuq unitajiet ta'-skala sħiħa biex jivvalidaw l-ebusija tad-disinn, id-damping, u l-kapaċità tat-tagħbija.
3. Testijiet tat-Tip– Imwettaq darba għal kull disinn biex tikkonferma l-konformità ma' EN 15129 u ISO 22762.
4. Testijiet ta 'Produzzjoni ta' Rutina– Inkludi shear ebusija, ebusija, u spezzjoni viżwali.
5. Tixjiħ u Reżistenza Ambjentali– Evalwa l-prestazzjoni wara l-espożizzjoni għaċ-ċikli tat-temperatura, l-ożonu u r-radjazzjoni UV.
Il-manifatturi għandhom jimplimentaw il-Kontroll tal-Produzzjoni tal-Fabbrika (FPC) taħt ISO 9001 jew sistemi ta 'kwalità ekwivalenti biex iżommu prestazzjoni konsistenti tal-prodott.

(a) Ċertifikazzjoni CE / CPR u ETA (Ewropa)
Skont ir-Regolament dwar il-Prodotti tal-Kostruzzjoni (CPR) UE Nru. 305/2011,iżolaturi elastomeriċiu berings kummerċjalizzati fl-Unjoni Ewropea għandu jkollhom il-marka CE. Il-konformità CE turi konformità mar-rekwiżiti essenzjali tal-prestazzjoni: reżistenza mekkanika, sikurezza fl-użu, durabilità, u sostenibbiltà ambjentali.
Il-manifatturi għandhom jiksbu ETA (Valutazzjoni Teknika Ewropea) meta standards armonizzati ma jkunux disponibbli.
Għal iżolaturi elastomeriċi, EADs rilevanti jinkludu:
- EAD 200021-00-0106 –Iżolaturi elastomeriċi
- EAD 200022-00-0106 –Iżolaturi li jiżżerżqu
- EAD 200023-00-0106 –Apparat sismiku ibridu
Ladarba tinħareġ ETA, il-manifattur jgħaddi minn kontroll tal-produzzjoni tal-fabbrika (FPC) u valutazzjoni ta'-parti terza minn Korp Notifikat, li jwassal għall-marka CE.
(b) Ċertifikazzjoni AASHTO u FHWA (l-Istati Uniti)
Fl-Istati Uniti,Berings elastomeriċi u iżolaturisegwi l-Ispeċifikazzjonijiet tad-Disinn tal-Pont AASHTO LRFD u l-Ispeċifikazzjonijiet tal-Gwida AASHTO għalDisinn ta 'Iżolament Sismiku. L-ittestjar u l-kwalifika huma spiss riveduti mill-Amministrazzjoni Federali tal-Highway (FHWA) jew mid-Dipartimenti tat-Trasport tal-istat.
Iċ-ċertifikazzjoni tal-kwalità tipikament tinvolvi: - AASHTO M251 / ASTM D4014 għalBerings elastomeriċi- Prototip u ttestjar tal-produzzjoni taħt AASHTO T223 u T222
(c) Ċertifikazzjoni MLIT u BCJ (Ġappun)
Il-Ministeru tal-Art, Infrastruttura, Trasport u Turiżmu (MLIT) u ċ-Ċentru tal-Bini tal-Ġappun (BCJ) japprovawapparati ta' iżolament sismikuwara testijiet dinamiċi li juru reżistenza u stabbiltà taħt tagħbija multi-direzzjonali. L-istandards tal-Ġappun jenfasizzaw il-monitoraġġ u t-traċċabilità taċ-ċiklu tal-ħajja.

L-installazzjoni xierqa hija essenzjali biex tkun żgurata-prestazzjoni fit-tul.

Rakkomandazzjonijiet ewlenin jinkludu:
* Preparazzjoni tal-wiċċ: Is-sedili tal-bearing għandhom ikunu livellati, lixxi, u ħielsa minn trab jew debris.
* Allinjament:Il-bearings għandhom jiġu installati taħt pressjoni ta 'kuntatt uniformi biex jipprevjenu tagħbija eċċentrika.
* Ankraġġ:Għaliżolaturi sismiċi, restrizzjonijiet mekkaniċi jew kavilji jistgħu jkunu meħtieġa biex jirreżistu l-irfigħ jew li jiżżerżqu.
* Protezzjoni:Il-bearings esposti għall-UV jew l-ożonu għandhom ikunu protetti bl-użu ta 'kisi jew housings protettivi.
* Manutenzjoni:Spezzjoni regolari kull 3-5 snin hija rrakkomandata biex tiċċekkja għal qsim tal-gomma, projjezzjoni jew korrużjoni tal-azzar.
* Sostituzzjoni:Il-bearings jistgħu jeħtieġu sostituzzjoni wara 30-50 sena skont l-istorja tat-tagħbija u l-espożizzjoni ambjentali.

Riċerka u żviluppi industrijali reċenti introduċew materjali avvanzati u għodod diġitali:
* Nano-Gomma Rinfurzata:Graphene u nanopartiċelli tas-silika jtejbu s-saħħa u jnaqqsu l-creep.
* Fibra-Elastomeri Rinfurzati:Ipprovdi ebusija direzzjonali u reżistenza għall-għeja.
* Berings intelliġenti:Sensuri inkorporati għal-ħin reali pressjoni u monitoraġġ tat-temperatura.
* Elastomeri Riċiklabbli:Polimeri bbażati fuq il-bijo-u produzzjoni sostenibbli jnaqqsu l-impronta tal-karbonju.
* Simulazzjoni ta' Elementi Finiti 3D:Jippermetti tbassir preċiż tal-imġieba ta' shear u ta'-deformazzjoni fit-tul.
* Manutenzjoni Predittiva AI:Mudelli ta 'tagħlim bil-magni janalizzaw id-dejta tas-sensuri biex ibassru xejriet ta' degradazzjoni.

Dawn l-innovazzjonijiet jimmarkaw it-tranżizzjoni lejn sistemi ta' protezzjoni strutturali intelliġenti u sostenibbli.

L-għażla tiddependi fuq id-domanda sismika, l-ebusija tas-superstruttura, u l-ispostament mistenni.
Kodiċi tad-disinn bħal EN 15129 u AASHTO LRFD jipprovdu kriterji għall-għażla tal-iżolatur ibbażati fuq estensjoni tal-perjodu fundamentali u rekwiżiti ta 'damping.

Il-futur taiżolaturi elastomeriċitinsab fid-disinn intelliġenti, is-sostenibbiltà, u l-armonizzazzjoni globali. Xejriet emerġenti jinkludu:
* Integrazzjoni ta 'tewmin diġitali għall-monitoraġġ tar-rispons strutturali f'ħin reali.
* Użu ta' ottimizzazzjoni bbażata fuq l-AI-għaldisinn tas-sistema ta 'iżolament.
* Adozzjoni ta 'teknoloġiji tal-gomma ħadra biex jitnaqqsu l-emissjonijiet tal-karbonju.
* Armonizzazzjoni tal-istandards EN, AASHTO, u ISO għal ċertifikazzjoni unifikata.

Hekk kif ir-reżiljenza tal-infrastruttura globali ssir prijorità ewlenija,iżolaturi elastomeriċise jkompli jkollu rwol vitali fl-iżgurar kemm tas-sikurezza kif ukoll tas-sostenibbiltà.

Iżolaturi u berings elastomeriċihuma komponenti vitali għall-infrastruttura moderna, li joffru flessibilità, damping, u stabbiltà fit-tul-taħt kundizzjonijiet varji ta' tagħbija. L-effettività tagħhom tiddependi fuq aderenza stretta ma 'standards internazzjonali, manifattura ta' kwalità, u installazzjoni xierqa.
Innovazzjonijiet kontinwi fix-xjenza tal-materjal u l-monitoraġġ diġitali se jkomplu jtejbu r-rwol tagħhom fl-iżgurar tar-reżiljenza sismika u l-effiċjenza taċ-ċiklu tal-ħajja.

Referenzi

1. EN 15129:2018 –Apparat Anti-Sesmic
2. EN 1337-3 –Berings Strutturali: Berings elastomeriċi
3. Serje ISO 22762 –Berings ta' iżolament-Seismiċi elastomeriċi
4. Speċifikazzjonijiet tad-Disinn tal-Pont AASHTO LRFD
5. AASHTO M251 – Sempliċi uBerings elastomeriċi laminati
6. ASTM D4014 – Speċifikazzjoni Standard għal Plain uBerings laminati
7. JIS K6410 ing Metodu għalBerings tal-Gomma
8. Linji Gwida ta' Approvazzjoni MLIT / BCJ għalSistemi ta' iżolament Sismiku
9. EAD 200021-00-0106 u EAD 200023-00-0106 – Dokumenti ta’ Valutazzjoni Ewropej għalApparat Elastomeriku u Sismiku
