Apparat tal-Lock tal-Veloċità-up (LUD) u Bearing tal-Lock tal-Veloċità-up (VLB) Għall-Pontijiet

Velocity Lock-up Device (LUD/LUD) u Velocity Lock-up Bearing (VLB) huma prodotti innovattivi ta' protezzjoni sismika passiva żviluppati minn Luzetech, speċjalizzati għal pontijiet u proġetti ta' kostruzzjoni fuq skala kbira-f'żoni sismiċi, reġjuni ta'-riħ għoli, jew xenarji b'forzi sinifikanti tal-ibbrejkjar tal-vetturi.

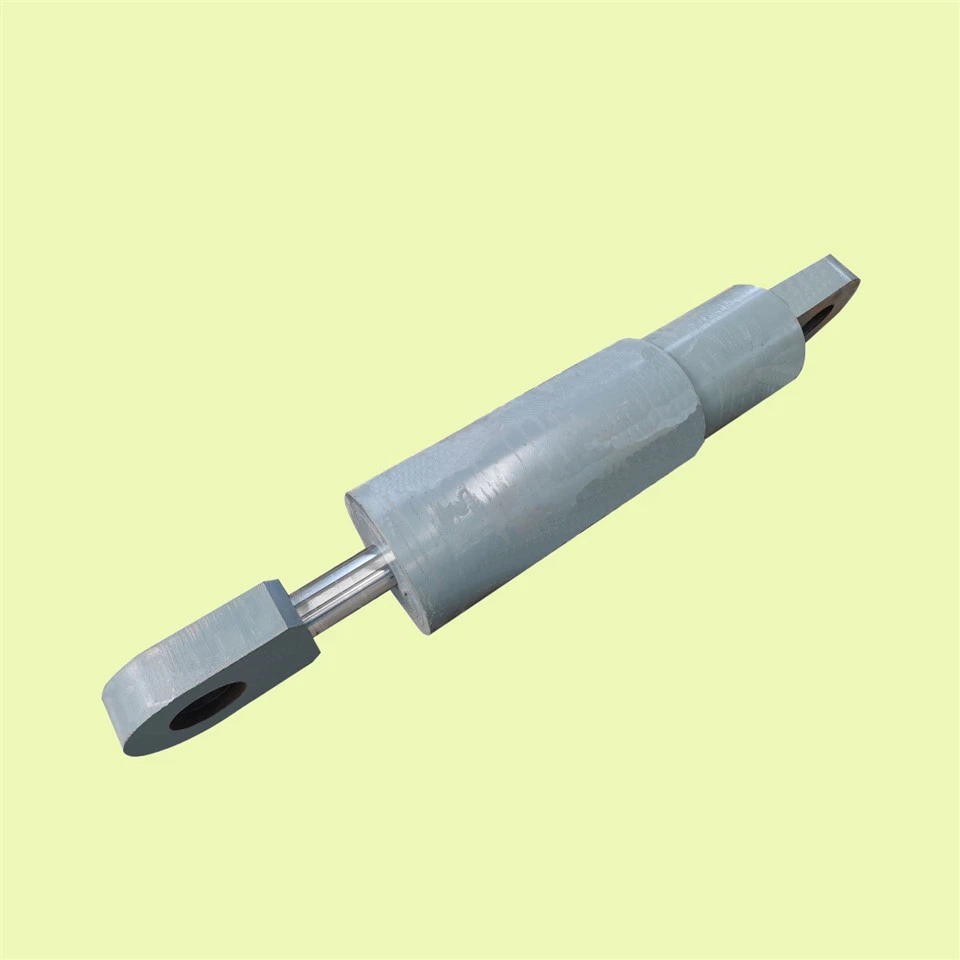

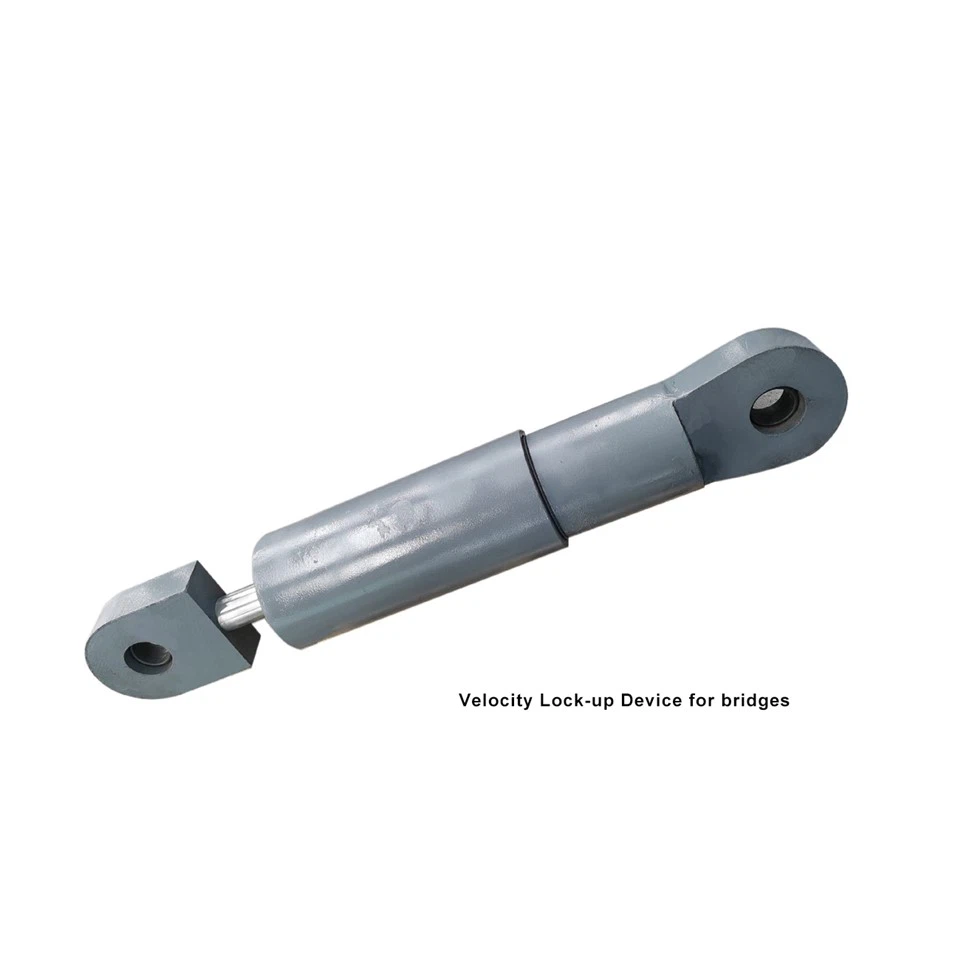

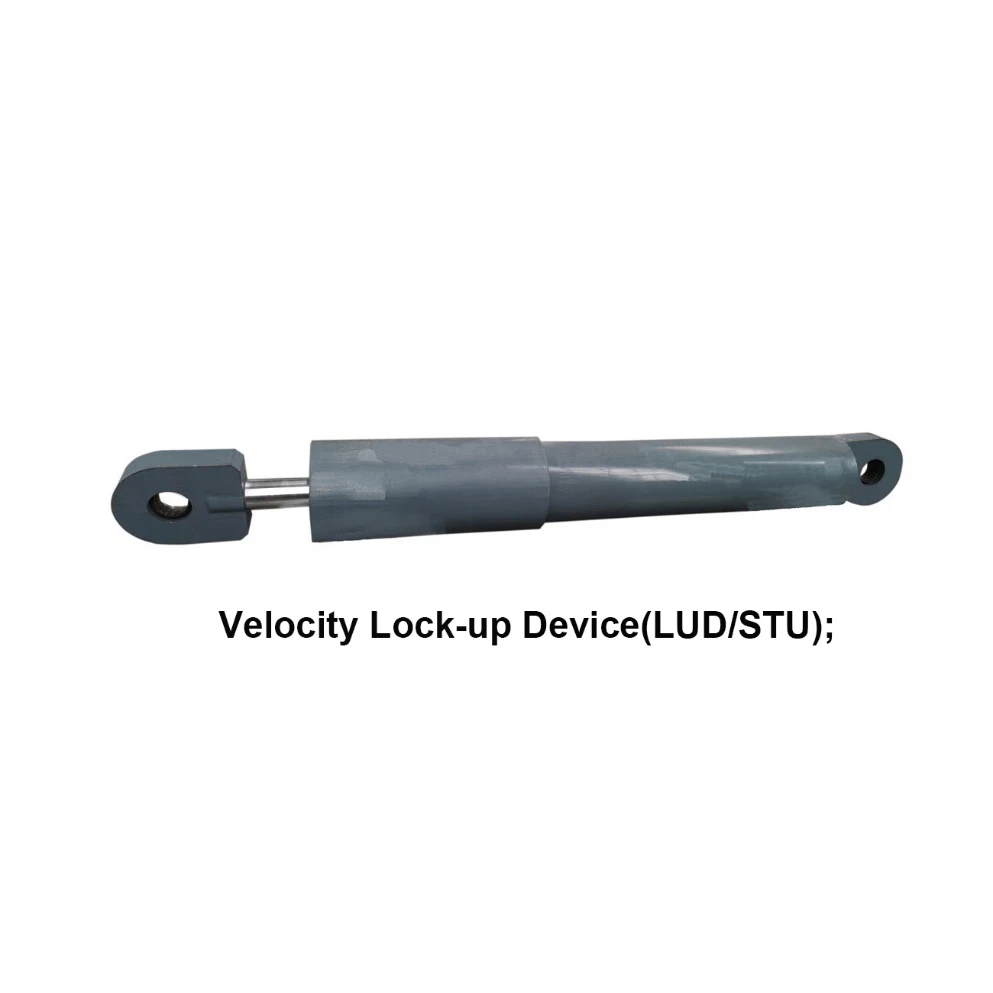

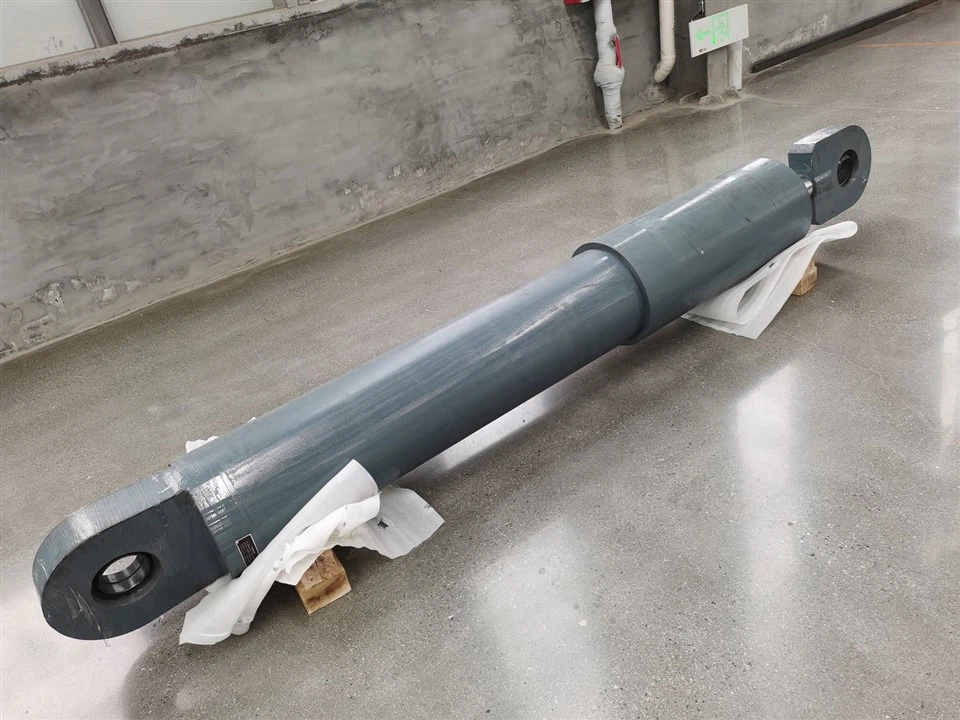

Lock-Apparatjew Unità ta' Trażmissjoni ta' Xokk (STU) hija tagħmir anti-sismiku tat-tip ta' ċilindru taż-żejt applikat primarjament f'pontijiet u bini ta'-skala kbira biex jirreżisti tagħbijiet ta' impatt f'daqqa bħal terremoti u bbrejkjar ta' emerġenza. Il-funzjoni ewlenija tagħha tinsab fil-koordinazzjoni tal-forzi strutturali permezz ta 'mekkaniżmu ta' qfil dinamiku: tippermetti li l-pontijiet jespandu u jikkuntrattaw liberament taħt kundizzjonijiet ta 'kuljum, filwaqt li jissakkru malajr il-mollijiet u l-gverti tal-pontijiet waqt vibrazzjonijiet f'daqqa, li jippermettu mollijiet multipli jaqsmu flimkien tagħbijiet lonġitudinali. L-apparat huwa mimli b'mezz ta 'reżina tas-silikon ta' viskożità-għoli li fih tixotropija inversa-li tiċċirkola bil-mod biex jadatta għal spostamenti minuri f'kundizzjonijiet normali, u l-viskożità tiegħu tiżdied biex tagħmel il-fluwidu kważi solidifikat fuq impatt ta 'veloċità għolja-, u jikseb qfil tal-pistun istantanju. Il-korp ewlieni huwa mibni minn azzar li ma jissaddadx u azzar illigat reżistenti għall--qawwa għolja tal-korrużjoni-, bi struttura tas-siġillar ottimizzata għall-karatteristiċi tar-reżina tas-silikon. Il-ħajja tas-servizz tagħha hija limitata mit-tixjiħ tal-komponenti tas-siġillar u l-korrużjoni tal-materjal. Waqt l-installazzjoni, huwa kruċjali li jiġi żgurat li l-assi jallinja ruħu mad-direzzjoni tad-deformazzjoni tal-pont, u l-apparati ta 'aġġustament għandhom jiġu kkonfigurati biex jakkomodaw żbalji ta' installazzjoni-per eżempju, l-aġġustament tat-tul jista 'jinkiseb permezz ta' frejms, ċilindri tal-vakwu, u mekkaniżmi ta' konnessjoni tat-toqba-pern.

Velocity Lock-up Bearing huwa tip ġdid ta 'bearing sismiku li jgħaqqad b'mod inġenjuż LUD ma' berings mobbli standard (bearings tal-gomma tal-pot jew berings sferiċi tal-azzar). Huwa adattat għal pontijiet u proġetti oħra ta' kostruzzjoni fuq skala kbira-f'żoni sismiċi, kif ukoll ambjenti b'riħ qawwi u forzi sinifikanti tal-ibbrejkjar tal-vetturi. VLB effettivament iġorr tagħbijiet vertikali u orizzontali; il-karatteristika li tispikka tagħha hija li l-LUD jissakkar taħt forzi ta 'terremot jew ibbrejkjar, li jirrestrinġu l-moviment relattiv bejn il-partijiet ta' fuq u t'isfel tal-bearing, u jippermettu kemm mollijiet mobbli kif ukoll fissi biex jaqsmu forzi orizzontali flimkien. VLB inaqqas l-ispejjeż tal-proġett, joffri durabilità eċċellenti, u jiffaċilita l-installazzjoni, l-ispezzjoni u s-sostituzzjoni konvenjenti.

Iż-żewġ prodotti joperaw abbażi tal-veloċità-swiċċjar tal-istat attivat, bis-silikon bħala l-mezz ta' damping u l-komponenti tal-qalba inklużi tappijiet tat-tarf, żejt tas-silikon, btieti taċ-ċilindri, u sistemi tas-siġillar:

Kundizzjonijiet normali: Tibdil tat-tkaxkir jew tat-temperatura tal-girder drive moviment relattiv bil-mod bejn il-girder u l-għatu tal-moll, li jikkawża li l-pistun jimxi bil-mod fiċ-ċilindru. Is-silikonju jiċċirkola gradwalment minn kamra waħda separata mill-pistun għall-oħra, li tirriżulta f'forza ta 'reazzjoni minima fuq il-virga tal-pistun.

Kundizzjonijiet Sismiċi/Ibbrejkjar: Meta l-veloċità relattiva tal-moviment tal-pistun kontra ċ-ċilindru taqbeż il-veloċità tad-disinn tal-LUD, is-silikon ma jistax jgħaddi bejn il-kmamar fil-pront jew jiċċaqlaq bil-mod estremament. F'dan il-punt, il-moviment tal-pistun jieqaf jew jonqos b'mod sinifikanti, li jqanqal il-LUD biex jissakkar, u l-forza ta 'reazzjoni fuq il-virga tal-pistun taqbeż it-tagħbija orizzontali tad-disinn. B'differenza mid-dampers tal-fluwidu konvenzjonali, LUD ma tagħtix prijorità lid-dissipazzjoni tal-enerġija u l-assorbiment ta 'xokk; il-funzjoni primarja tagħha hija d-distribuzzjoni u t-trażmissjoni tal-forza. Waqt terremoti jew irjieħ qawwija, LUD jew VLB jissakkar u jaġixxi bħala konnessjoni riġida, u jiżgura li l-forzi orizzontali huma mqassma b'mod ugwali fuq mollijiet multipli biex jinkisbu effetti ta 'protezzjoni sismika.

3.1 Parametri tal-Prestazzjoni Ewlenin

3.2 Linji Gwida tal-Għażla tal-Prodott

AgħżelVLBjekk il-forza tal-qfil F Inqas minn jew ugwali għal 4000 kN jew l-ispazju tal-installazzjoni huwa limitat.

AgħżelLUDjekk 4000 kN < F Inqas minn jew ugwali għal 20000 kN u spazju għall-installazzjoni huwa biżżejjed.

Dan il-prodott għadda minn testijiet rigorużi f'Shanghai Tongji Construction Engineering Quality Inspection Station, inklużi:

5.1,Test ta' Veloċità Slow:

Applika 0.1 darbiet it-tagħbija tad-disinn għal 2694s: il-Velocity Lock-up Device (LUD) tisposta 50.003mm b'veloċità ta '0.01856mm/s, li tissodisfa r-rekwiżit ta' spezzjoni li tkun akbar minn 0.01mm/s.

Imbagħad applika 0.1 darbiet it-tagħbija tad-disinn fid-direzzjoni inversa għal 5245s: il-LUD tisposta 101.2116mm b'veloċità ta '0.019296mm/s, li tissodisfa r-rekwiżit ta' spezzjoni li tkun akbar minn 0.01mm/s.

Imbagħad applika 0.1 darbiet it-tagħbija tad-disinn fid-direzzjoni inversa għal darb'oħra għal 3311s: il-LUD tisposta 53.4333mm b'veloċità ta '0.016138mm/s, li tissodisfa r-rekwiżit ta' spezzjoni li tkun akbar minn 0.01mm/s.

5.2, Test tal-Impatt:

Minn 0 sal-forza tad-disinn F, il-prodott iċċaqlaq 5.4017mm; matul il-perjodu taż-żamma 5s, l-ispostament huwa 2.7465mm; l-ispostament minn F għal -F ma jaqbiżx it-13.2904mm. Kollha jissodisfaw ir-rekwiżiti ta 'spezzjoni.

L-ebda tnixxija, liwi, jew ħsara ma seħħet lill-prodott matul it-test.

5.3, Test ta 'tagħbija żejda:

Applika 1.5 darbiet it-tagħbija tad-disinn (1.5F) f'inqas minn 0.5s u żomm għal 5s; imbagħad immedjatament applika 1.5 darbiet it-tagħbija tad-disinn fid-direzzjoni inversa fi żmien 1s u żomm għal 5s oħra.

L-ebda tnixxija, liwi, jew ħsara ma seħħet lill-prodott.

5.4, ​​Test ta 'Tagħbija Ċiklika:

Applika 5 ċikli ta 'forza sinusojdali bi frekwenza ta' tagħbija ta '0.5Hz. Meta t-tagħbija tilħaq it-tagħbija tad-disinn F, l-ispostament huwa 4.9744mm; meta t-tagħbija tinbidel minn F għal -F, l-ispostament huwa 13.031mm.

L-ebda tnixxija, liwi, jew ħsara ma seħħet lill-prodott fl-ittestjar.

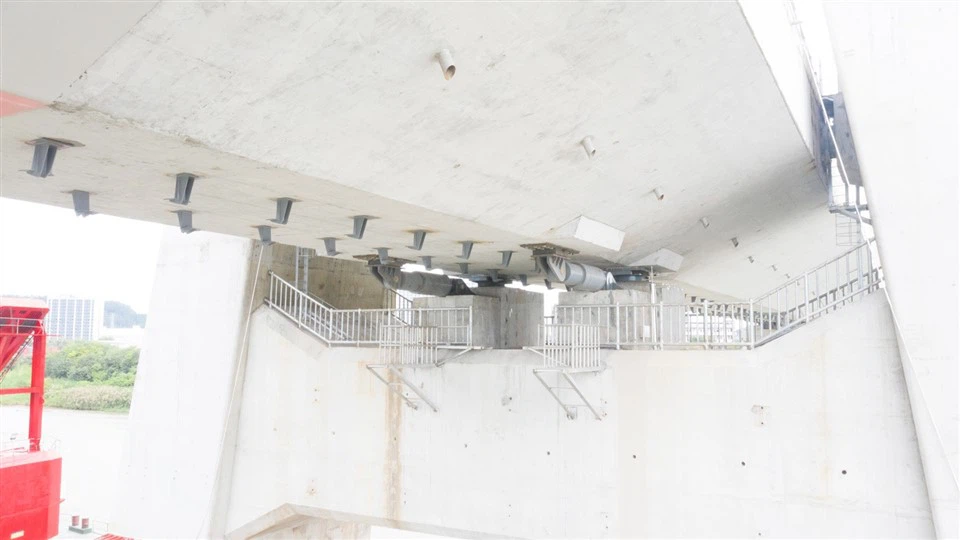

Pontijiet: Pontijiet tar-raġġ kontinwi, pontijiet tar-raġġ sempliċiment appoġġjati, u sistemi ta' pontijiet mhux-floating li jeħtieġu adattament ta' deformazzjoni bilanċjata u reżistenza sismika.

Bini ta'-Skala Kbira: Strutturi f'żoni sismiċi jew żoni ta'-riħ għoli li jeħtieġu ridistribuzzjoni orizzontali tat-tagħbija.

Proġetti Speċjali: Infrastruttura soġġetta għal forzi sinifikanti tal-ibbrejkjar jew spostamenti indotti minn temperatura-.
