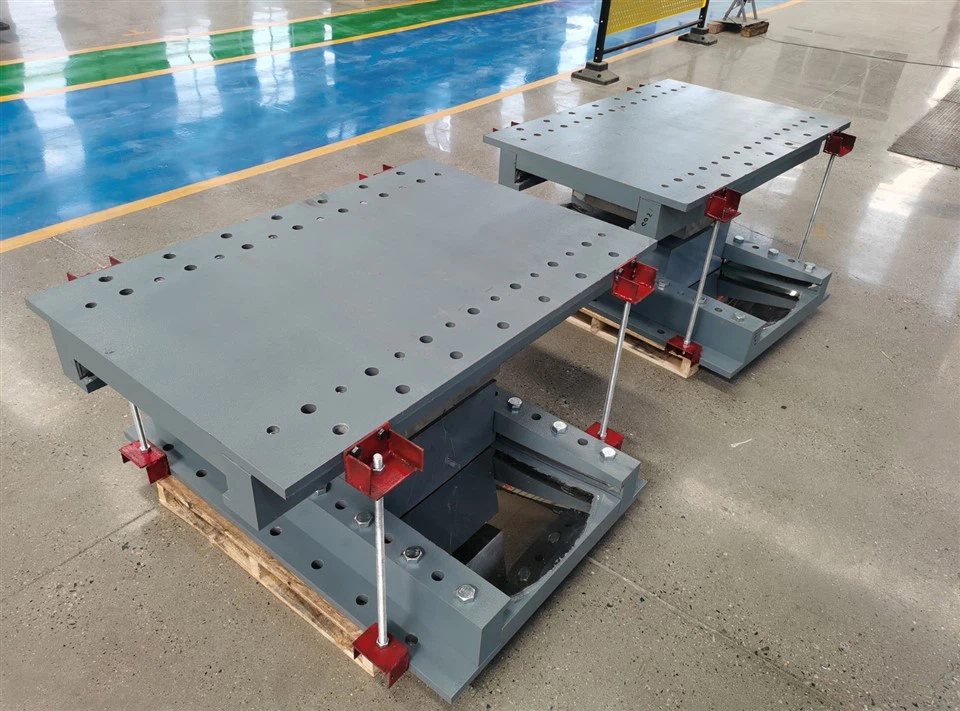

Tensjoni-Bearings tal-pendlu tal-frizzjoni reżistenti (TFPB)

(Konformi mal-Istandards Internazzjonali għall-Iżolament Sismiku u l-Apparati ta' Dissipazzjoni tal-Enerġija)

Ir-Reżistenti-TensiliFrizzjoni Pendlu Bearing(TFPB) huwa avvanzatapparat ta 'iżolament sismikuiddisinjat għal infrastruttura moderna li teħtieġ kemm flessibilità orizzontali kif ukoll reżistenza għall-irfigħ vertikali. B'differenza konvenzjonaliberings tal-pendlu tal-frizzjoni (FPBs), li huma limitati għal trasferiment ta 'tagħbija kompressiva, it-TFPB jintegra sistemi ta' ankrar kontra l-{0}}uplift, li jiżguraw l-integrità strutturali taħt azzjonijiet kombinati sismiċi u tar-riħ.

Dan il-manwal jintroduċi l-prinċipju tax-xogħol, il-parametri tad-disinn, ir-rekwiżiti tal-ittestjar, u l-konformità internazzjonali tat-TFPB. Jipprovdi wkoll linji gwida prattiċi għall-installazzjoni, l-ispezzjoni, u l-manutenzjoni fit-tul-skond EN 15129:2018 (Ewropa), AASHTOGwida għall-Iżolament Sismiku(USA), u ISO 22762 (Internazzjonali).

2.1 Iżolament Sismiku fi Strutturi Moderni
Mis-snin sebgħin,sistemi tal-pendlu tal-frizzjoniġew applikati globalment għall-iżolament sismiku f'pontijiet, impjanti nukleari, u bini għoli-. Iżolaturi tradizzjonali (Berings elastomeriċi, HDRB, LRB) jipprovdudissipazzjoni tal-enerġijaiżda ma tistax dejjem tindirizza l-forzi tal-irfigħ ikkawżati minn mumenti ta’ qlib.

2.2 L-Isfida Uplift
L-irfigħ iseħħ meta komponenti vertikali tal-moviment tal-art tat-terremot, ġbid tar-riħ, jew tagħbijiet strutturali żbilanċjati jiġġeneraw forzi tat-tensjoni fil-livell tal-appoġġ. Fil-pontijiet, l-uplift jista 'jirriżulta minn tagħbija asimmetrika tal-gverta. F'bini għoli, jista 'jseħħ minħabba qlib torsjonali taħt eċċitazzjoni sismika. Mingħajr reżistenza, konvenzjonaliFPBsjistgħu jinqalgħu mis-sottostruttura, li jwasslu għal falliment katastrofiku.

2.3 Għaliex TFPB?
It-TFPB huwa apparat sismiku tal-{0}}ġenerazzjoni li jmiss li jestendiFPBkapaċità billi tirreżisti kemm il-kompressjoni kif ukoll it-tensjoni, u tagħmilha ideali għal faċilitajiet kritiċi, pontijiet ta'-medda twila, u pjattaformi offshore.
- Kompressjoni doppja + kapaċità ta 'tensjoni.
- Ħajja twila tad-disinn (50–70 sena).
- Adattabbli għal spostamenti kbar u perjodi twal.
- Marġini għoli ta' sigurtà sismika.
- Kompatibbli maċ-ċertifikazzjoni internazzjonali u l-marka CE

3.1 Dissipazzjoni ta' Enerġija u Ri{1}}Ċentrazzjoni
Li tiżżerżaq tul wiċċ sferiku jiżgura:
- It-titwil tal-perjodu kkontrollat ​​(ċaqliq tal-perjodu naturali strutturali 'l bogħod mill-qċaċet tal-ispettru sismiku).
- Dissipazzjoni tal-enerġijapermezz ta 'frizzjoni tal-wiċċ (μ aġġustabbli bl-għażla tal-materjal).
- Forza ta' ri-ċentru affidabbli minħabba l-effett tal-gravità.

3.2 Reżistenza għat-tensjoni
Mikseb permezz ta' sistemi ta' ankraġġ mekkaniku:
- Vireg tat-tensjoni prestressed inkorporati fil-bearing.
- Boltijiet kontra-lift imqabbda direttament mas-sottostruttura.
- Akkomodazzjonijiet ta' konfinament biex jipprevjenu li jinqalgħu.

3.3 Adattabilità għal Multi-Perikli
Jwettaq taħt tagħbija sismika, eċċitazzjoni tar-riħ, vibrazzjoni tat-traffiku, u moviment termali. Jopera b'mod affidabbli f'ambjenti ta'-temperatura baxxa (sa –30 grad b'materjali speċjali).

It-TFPB huwa ddisinjat u ttestjat skont l-aktar standards internazzjonali rikonoxxuti:
- EN 15129:2018 –Apparat kontra-sismiku
- Serje EN 1337 –Berings strutturali
- Speċifikazzjonijiet tal-Gwida AASHTO għalDisinn ta 'Iżolament Sismiku (2014, 2022)
- ASCE/SEI 7-22 – Tagħbijiet Minimi tad-Disinn
- ISO 22762-3 –Iżolaturi ta' protezzjoni-sismika– Berings elastomeriċi
- ASTM D4894 / D4895 - materjali PTFE
- ASTM E595 – Testijiet ta' frizzjoni u xedd

Fejn japplikaw ir-rekwiżiti nazzjonali, kodiċijiet sismiċi tal-Eurocode 8, ACI 318, DIN 4149, u Ġappuniżi JIS C-Edizzjoni huma referenzjati.

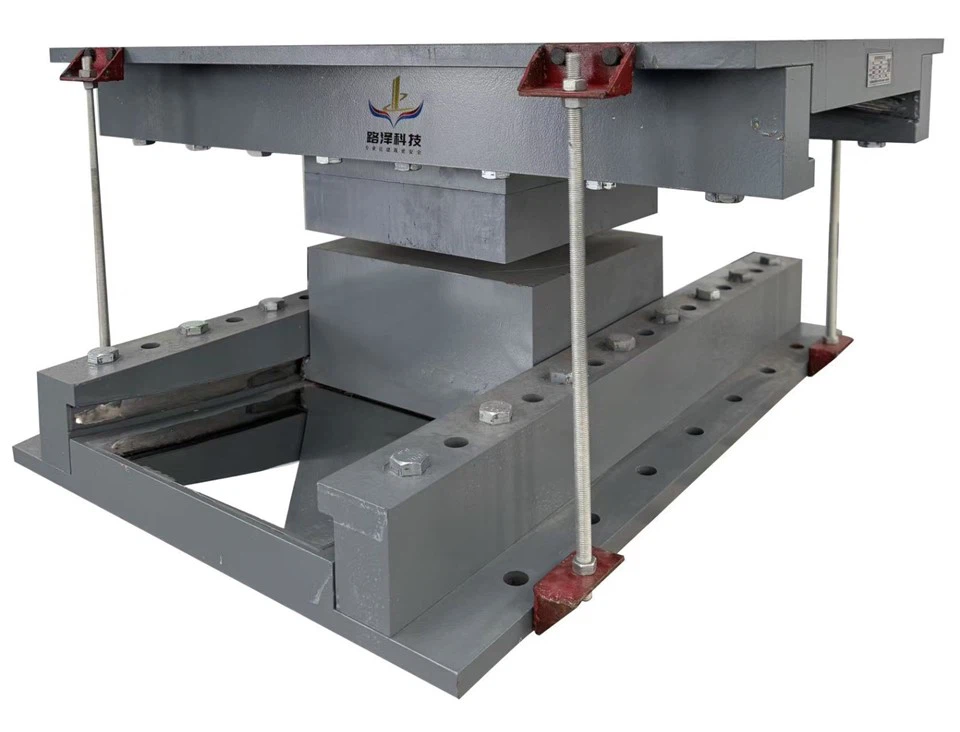

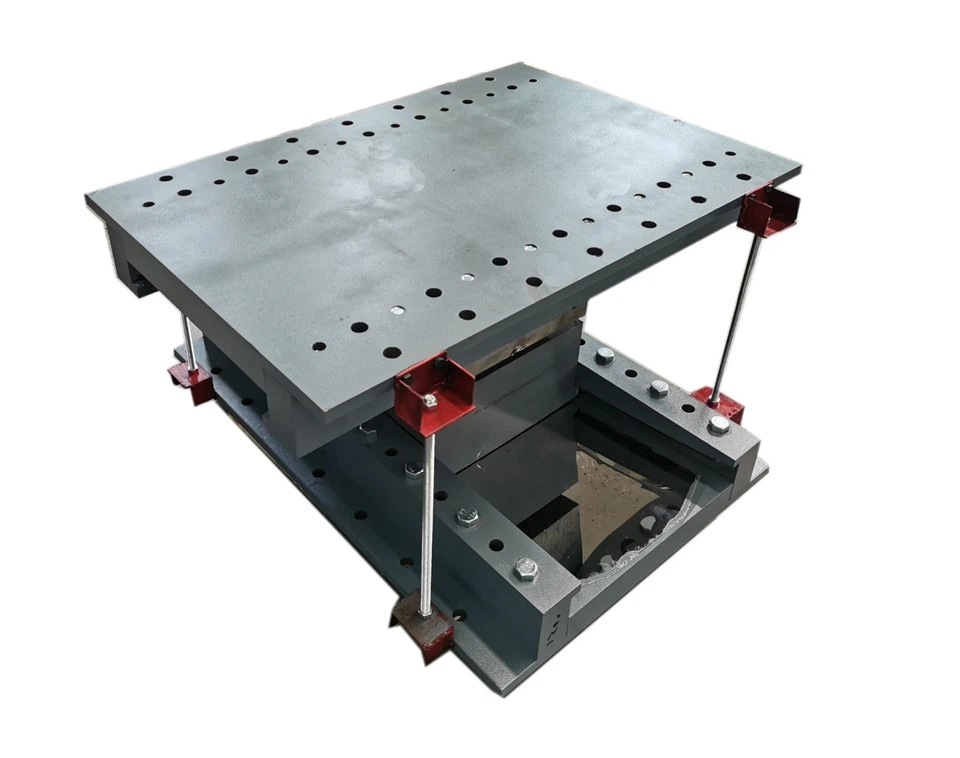

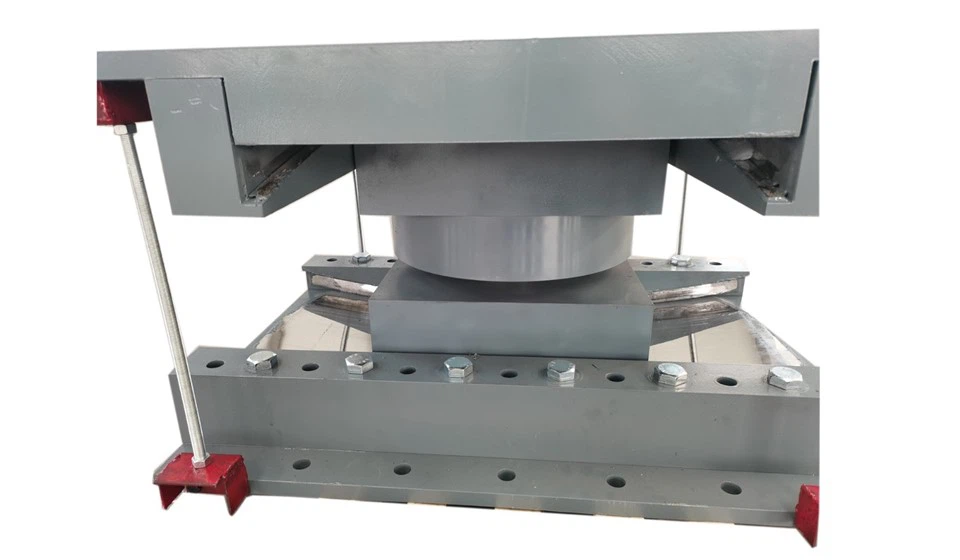

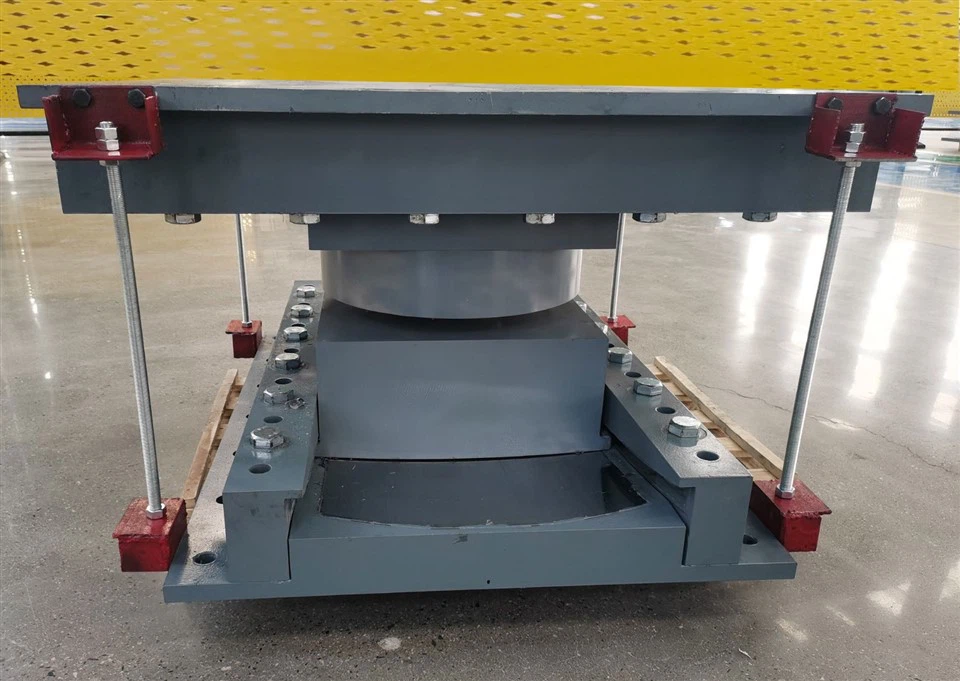

1. Upper Bearing Plate - pjanċa tal-azzar tal-karbonju b'wiċċ li jiżżerżaq tal-istainless-azzar.
2. Pjatt li jiżżerżaq Konkavi - sedil sferiku maħdum, li jipprovdi ġeometrija tal-pendlu.
3. Interface li jiżżerżaq - PTFE jew materjal kompost marbut biex jiżgura frizzjoni stabbli.
4. Sistema ta 'Reżistenza għat-tensjoni - vireg ta' rabta ta'-saħħa għolja, ankri prestressed, jew boltijiet ta 'konfinament.
5. Siġilli tad-Djar u tat-Trab - jipprevjenu d-dħul ta 'ilma, trab, jew kimiċi.
6. Kisi Protettiv - reżistenza għall-korrużjoni (epoxy, hot-dip galvanizing, jew stainless steel).

Ibbażat fuq il-konvenzjonalifrizzjoni pendlu bearing, tensjoni vertikali-kapaċità li tirreżisti hija miżjuda. Jista 'jikseb jiżżerżqu u rotazzjoni taħt kundizzjonijiet ta' tensjoni, kif ukoll il-funzjoni ta 'tnaqqis sismiku ta' pendlu tal-frizzjoni konvenzjonali.

6.1 Modalità Kompressiva
It-tagħbija tas-superstruttura tiġi trasferita permezz ta 'sliding sferiku. L-ispostamenti jassorbu l-enerġija sismika filwaqt li jżommu l-istabbiltà.

6.2 Modalità Tensili
Waqt l-irfigħ, is-sistemi ta 'ankraġġ jidħlu, u jittrasmettu t-tensjoni b'mod sikur fis-sottostruttura. Jipprevjeni l-formazzjoni tal-vojt jew it-tneħħija tas-sit.

6.3 Tagħbija Magħquda
Taħt avvenimenti sismiċi realistiċi, azzjonijiet kompressivi, tensili u shear jseħħu fl-istess ħin. It-TFPB jipprovdi rispons ta' forza-spostament kontinwu, li jiżgura l-ebda degradazzjoni tal-prestazzjoni.

6.4, Analiżi Komparattiva

7.1 Parametri u Kalkoli tad-Disinn

1), Ekwazzjoni Governattiva
Il-perjodu effettiv tas-sistema ta 'iżolament:

fejn R=raġġ tal-kurvatura, g=aċċelerazzjoni gravitazzjonali.

2), Standards tal-Materjal
- Azzar: EN 10025 S355 / ASTM A709 Gr.50
- Stainless steel: ASTM A240 Tip 316L
- Komposti PTFE: ASTM D4894 rinfurzat b'mili tal-ħġieġ jew tal-bronż
7.2, Skeda ta' Data Teknika

7.3 Privattiva

7.5, Speċifikazzjonijiet

- Faċilitajiet ta' produzzjoni ċċertifikati ISO 9001.
- Ittestjar mhux-distruttiv (NDT) għal weldjaturi (UT, MT, RT).
- Tolleranzi tal-magni: ± 0.05 mm għal raġġ li jiżżerżaq.
- Ħruxija tal-wiċċ: Ra Inqas minn jew ugwali għal 0.8 μm għal wiċċ li jiżżerżaq.
- Sistemi protettivi: ittestjati skont EN ISO 12944 għall-klassi ta' korrużjoni C5.

9.1 Testijiet ta' Aċċettazzjoni tal-Fabbrika(XAĦAM)
- Verifika tal-materjal u kontrolli dimensjonali.
- Test statiku tat-tagħbija kompressiva u tat-tensjoni.
- Kejl tal-frizzjoni li tiżżerżaq f'temperatura ambjentali.

9.2 Ittestjar tat-Tip(Rekwiżiti EN 15129)
- Testijiet ta' shear ċikliku bi spostamenti imposti.
- Testijiet tat-tagħbija vertikali taħt kompressjoni u uplift.
- Testijiet ta' creep u rilassament ta' żmien twil-.
- Evalwazzjoni tad-durabilità (ċikliżmu tat-temperatura –30 grad sa +50 grad).

9.3 Kwalifikazzjoni Sismika
- Ittestjar tal--tabella ta' tħawwad fuq skala sħiħa għal spostament bi-direzzjonali + reżistenza għall-irfigħ.
- Konformità mal-protokolli dinamiċi AASHTO.
9.4, Rapporti tal-ittestjar mill-parti terza





9.5, Tagħmir għall-ittestjar fid-dar



1. Ipprepara fondazzjoni b'tolleranza ta 'flatness ± 2 mm.
2. Installa ankri u vireg tat-tensjoni għal kull tpinġijiet approvati.
3. Allinja l-wiċċ li jiżżerżaq konkavi mar-raġġ tad-disinn.
4. Applika film protettiv tal-grass (jekk speċifikat).
5. Ivverifika l-preload tat-tensjoni b'torque kalibrat.
6. Kondotta prova li tiżżerżaq qabel it-trasferiment tat-tagħbija strutturali.

- Spezzjoni ta' rutina kull 5 snin (EN 15129 §10).
- Punti ta' kontroll:
- Ilbes tal-interface li jiżżerżaq (tnaqqis fil-ħxuna < 0.5 mm).
- Verifika tat-tagħbija minn qabel tal-ankra.
- Kundizzjoni ta' kisi protettiv.
- Azzjonijiet korrettivi:
- Re-tension bolts if preload loss >10%.
- Ibdel l-inforra tal-PTFE wara li taqbeż il-limitu tal-ilbies.
- Applika żebgħa kontra l--korrużjoni jekk tiġi osservata degradazzjoni.

Il-bearing tal-pendlu tal-frizzjoni reżistenti għat-tensjoni-huwa idealment adattat għal strutturi fejn jeżistu riskji ta' pull-'il fuq, inklużi iżda mhux limitati għal:
Pontijiet ta' medda twila-(eż., pontijiet bil--cable, pontijiet sospensjoni), fejn tagħbijiet dinamiċi minn riħ jew terremoti jistgħu jiġġeneraw forzi tat-tensjoni 'l fuq fuq il-bearings ta' appoġġ.
Bini għoli-u strutturi għoljinjinsabu f'żoni sismiċi (eż. reġjuni li jikkonformaw mal-istandards FEMA 356, ASCE 7, jew Eurocode 8), fejnstrutturali-indotta sismikavibrazzjonijiet jistgħu jwasslu għal tensjoni fl-interfaces tal-bearings.
Faċilitajiet industrijali b'tagħbijiet dinamiċi kbar(eż., pedamenti ta' makkinarju tqil, strutturi ta' impjanti tal-enerġija), fejn kemm kapaċitajiet ta' tagħbija vertikali-reżistenti-reżistenti huma meħtieġa biex tiġi żgurata s-sikurezza operattiva.
Strutturi offshore u kostali(eż., mollijiet, mollijiet), fejn l-effetti magħquda tar-riħ, il-mewġ, u l-attività sismika jistgħu jimponu forzi tat-tensjoni fuq is-sistemi tal-ġarr.

It-Tensile-Resistant Friction Pendulum Bearing (TFPB) jirrappreżenta innovazzjoni-ta'-l-aqwa-innovazzjoni fl-teknoloġija tal-protezzjoni sismika. Billi tgħaqqaddissipazzjoni ta 'enerġija frizzjonali, ċaqliq tal-perjodu tal-pendlu, u reżistenza għall-irfigħ, it-TFPB jiżgura sigurtà strutturali taħt l-aktar kundizzjonijiet impenjattivi.

Il-konformità ppruvata tagħha mal-istandards EN 15129, AASHTO, ASCE, ASTM, u ISO tagħmilha adattata għal applikazzjoni internazzjonali f'pontijiet, bini għoli, faċilitajiet nukleari, u strutturi offshore. B'installazzjoni u manutenzjoni xierqa, it-TFPB jiggarantixxi durabilità fit-tul-, prestazzjoni għolja, u reżiljenza mtejba għal infrastruttura kritika madwar id-dinja.
